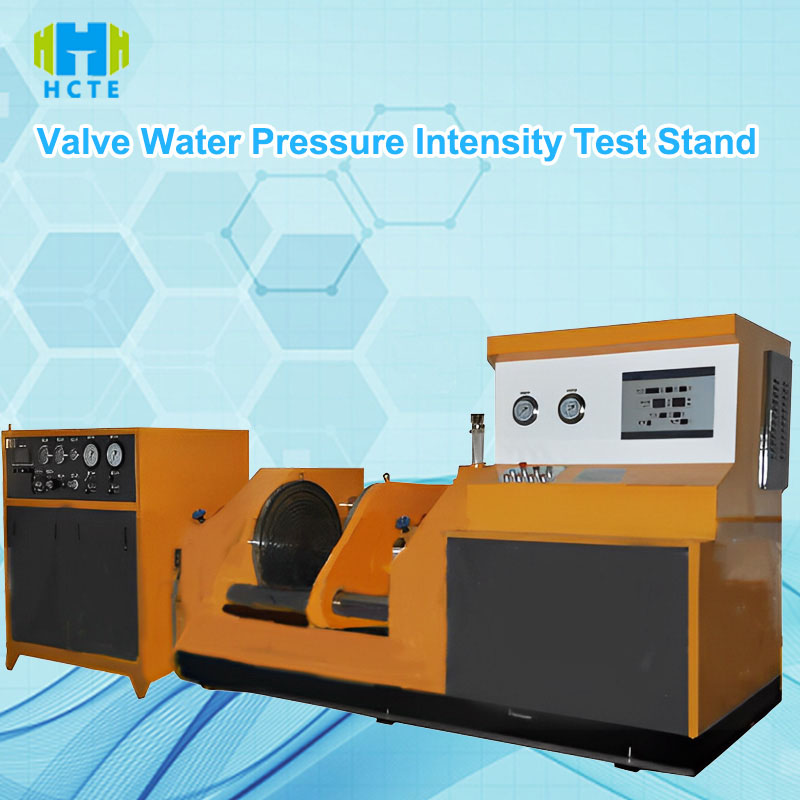

Стенд для испытания на прочность давления воды клапана Iso5208 Plc Touch Интеллектуальное оборудование для испытания давления воды

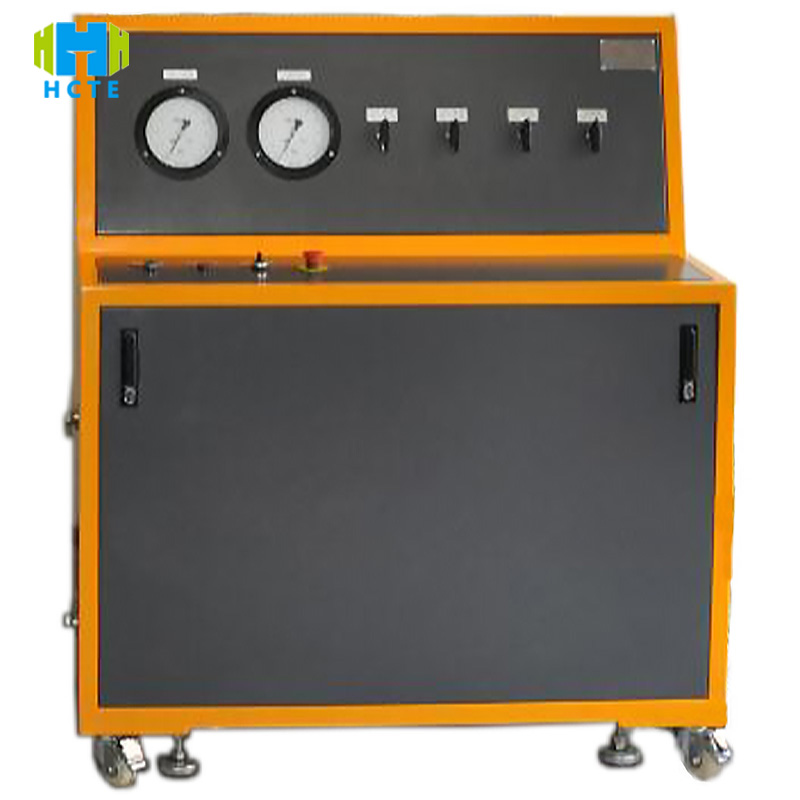

Введение в продукт
Испытательный стенд WPT-1 на прочность клапанов под давлением воды обеспечивает эффективное определение производительности клапанов за счет точного контроля давления и интеллектуального управления данными:
- Полный диапазон: регулируемое давление 0–60 МПа (стандартная точность датчика давления ±0,5% полной шкалы), совместимость с клапанами калибра DN15–DN600, поддержка испытаний на прочность корпуса (в 1,5 раза больше номинального давления) и испытаний на герметичность (в 1,1 раза больше номинального давления).
- Интеллектуальное управление: сенсорный экран ПЛК устанавливает параметры испытания (давление, время удержания давления, количество циклов) с помощью одной кнопки, серводвигатель приводит в действие плунжерный насос для автоматического увеличения/уменьшения давления, стабильность давления ≤±1% полной шкалы, что позволяет избежать ошибок ручного управления.
- Безопасность и надежность: трубопровод высокого давления из нержавеющей стали (прочность на сжатие 100 МПа) с двойной защитой от превышения давления (механический перепускной клапан + программное отключение при превышении давления), датчик обнаружения утечек, мониторинг окружающей среды испытательного стенда в режиме реального времени для обеспечения безопасности оператора.
- Прослеживаемость данных: встроенная память объемом 16 ГБ, автоматически регистрирует кривую зависимости давления от времени, утечку, скорость прохождения давления и другие данные, поддерживает экспорт через USB и анализ программного обеспечения хост-компьютера (создает отчет об испытаниях в формате PDF), а также соответствует требованиям прослеживаемости качества ISO 9001.

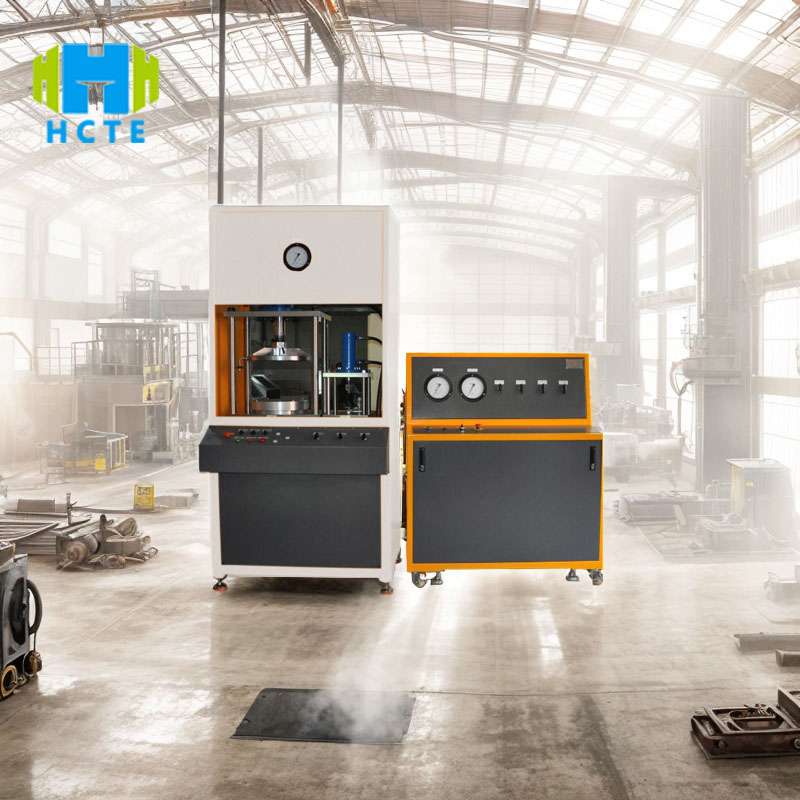

Характеристики продукта
Высокоточный контроль давления
- Комбинация серводвигателя и высокоточного шестеренного насоса, разрешение по давлению 0,1 МПа, регулируемая скорость нарастания давления 0-5 МПа/с, соответствует требованиям испытаний ASME B16.34 для медленного нарастания давления.
- Датчик давления откалиброван CNAS с годовым отклонением ≤0,2% полной шкалы, что обеспечивает долговременную стабильность точности.
Многофункциональный тестовый режим
- Поддерживает испытание одного клапана и параллельное испытание нескольких клапанов (до 8 станций), подходит для всех типов клапанов, таких как задвижки, запорные клапаны, шаровые краны, обратные клапаны и т. д.
- Время удержания давления можно свободно устанавливать в диапазоне от 0 до 240 минут для имитации долгосрочного испытания на стабильность в условиях высокого давления.
Оптимизация взаимодействия человека и компьютера
- 7-дюймовый цветной сенсорный экран (переключение на китайский и английский языки), отображение в реальном времени кривой давления, температуры, состояния утечки, интуитивно понятный и простой в использовании интерфейс управления.
- Интерфейс дистанционного управления (RS485/USB), поддерживает пакетный импорт тестовых растворов на стороне ПК, повышает уровень автоматизации лаборатории.
Конструкция защитной системы безопасности
- Прозрачное взрывозащищенное смотровое окно (прочность на давление 50 МПа), полностью закрытая зона испытаний, автоматическое отключение питания и звуковая и световая сигнализация в случае утечки.
- Защита от перегрева (отключение двигателя при температуре >70℃), защита от нехватки воды (уровень жидкости в баке для воды ниже предупреждающей линии), снижение потерь оборудования.
Международные эталонные стандарты
- ASME B16.34: Уровень давления в клапане и метод испытания (прочность корпуса, положения об испытаниях на герметичность).
- GB/T 13927: Стандарт испытания промышленной арматуры под давлением (время удержания давления, правила определения утечки).
- API 598: Спецификация испытания клапана под давлением (указать требования к температуре и среде для испытания под давлением воды).
- ISO 5208: Стандарт испытаний на герметичность промышленных клапанов (метод обнаружения утечки газа/жидкости).
Использование продукта
- Изготовление клапанов: выборочная проверка прочности корпуса и герметичности перед отправкой с завода, чтобы убедиться, что клапан соответствует номинальному уровню давления (например, проверка клапанов PN16, PN63).
- Проектирование трубопроводов: повторно осмотрите клапан перед установкой, чтобы избежать риска утечки в условиях высокого давления (например, проверка клапанов трубопроводов природного газа, химических процессов).
- Агентства по контролю качества: предоставляют отчеты о сторонних проверках и поддерживают испытания на соответствие требованиям CE и API для сертификации клапанов.
- Научно-исследовательские институты: исследования сопротивления давлению материалов клапанов (например, анализ кривых зависимости деформации от давления для клапанов из нержавеющей стали и чугуна).
Технические параметры
| Категория | Подробности параметров |
| Модель | БПТ-1 |
| Диапазон испытательного давления | 0-60 МПа (опциональный модуль высокого давления 100 МПа) |
| Точность давления | ±0,5% полной шкалы (точность полной шкалы) |
| Размер тестового порта | DN15-DN600 (поддерживает фланцевые/резьбовые соединения) |
| Метод привода | Серводвигатель + плунжерный насос (Мощность: 7,5 кВт, Скорость: 0-1500 об/мин) |
| Система управления | Сенсорный экран ПЛК (7 дюймов, Разрешение: 800×480) |
| Хранение данных | Встроенная память 16 ГБ (поддерживает более 10 000 тестовых записей) |
| Обнаружение утечек | Инфракрасный датчик (точность обнаружения: 0,1 мл/мин) + метод падения давления (падение ≤0,5% во время удержания) |
| Емкость резервуара для воды | 200 л (нержавеющая сталь, с фильтрацией воды) |
| Рабочая температура | 5-40℃ (Влажность ≤85%, без конденсации) |
| Уровень шума | ≤75 дБ (на расстоянии 1 метра) |
| Источник питания | AC380V±10%, 50Гц, Номинальная мощность: 15кВт |
| Класс защиты | IP54 (пыле- и водонепроницаемый шкаф управления) |
| Размеры | 2000×1500×1800 мм (Д×Ш×В) |
| Масса | 850 кг (включая базу) |
| Интерфейсы связи | RS485, USB, Ethernet (опционально) |
Объекты испытаний и элементы контроля
Объекты испытаний:
- Промышленная арматура (задвижки, запорные клапаны, шаровые краны, поворотные затворы, обратные клапаны и т.д.)
- Трубопроводная арматура (фланцы, колена, соединения с сосудами высокого давления)
- Приводы клапанов (испытание на сопротивление давлению пневматических/электрических приводов)
Пункты осмотра:
- Прочность оболочки на давление воды (отсутствие деформации и утечки при давлении в 1,5 раза превышающем номинальное)
- Утечка через уплотнительную поверхность (поддержание давления в течение 30 минут при давлении, превышающем номинальное в 1,1 раза, утечка ≤ нормативного значения)
- Скорость падения давления (падение давления при поддержании давления ≤ 0,5%)
- Крутящий момент открытия и закрытия (опционально можно использовать датчик крутящего момента для определения сопротивления переключателя клапана)
Послепродажное обслуживание
- Гарантия: 2 года гарантии на всю машину, 3 года гарантии на основные компоненты (серводвигатели, датчики давления), пожизненное техническое обслуживание по себестоимости.
- Ответ: круглосуточная техническая поддержка онлайн, предоставление коммерческих предложений в течение 48 часов, отправка внутренних заказов в течение 7 рабочих дней.
- Услуга: бесплатная установка и ввод в эксплуатацию на месте (включая обучение эксплуатации), а также руководство по методам проверки на соответствие таким стандартам, как ASME/GB/API.
- Обновление: программное обеспечение можно обновлять бесплатно в течение всего срока службы, оно поддерживает преобразование модулей давления и систем управления старого оборудования (необходимо оценить совместимость оборудования).
