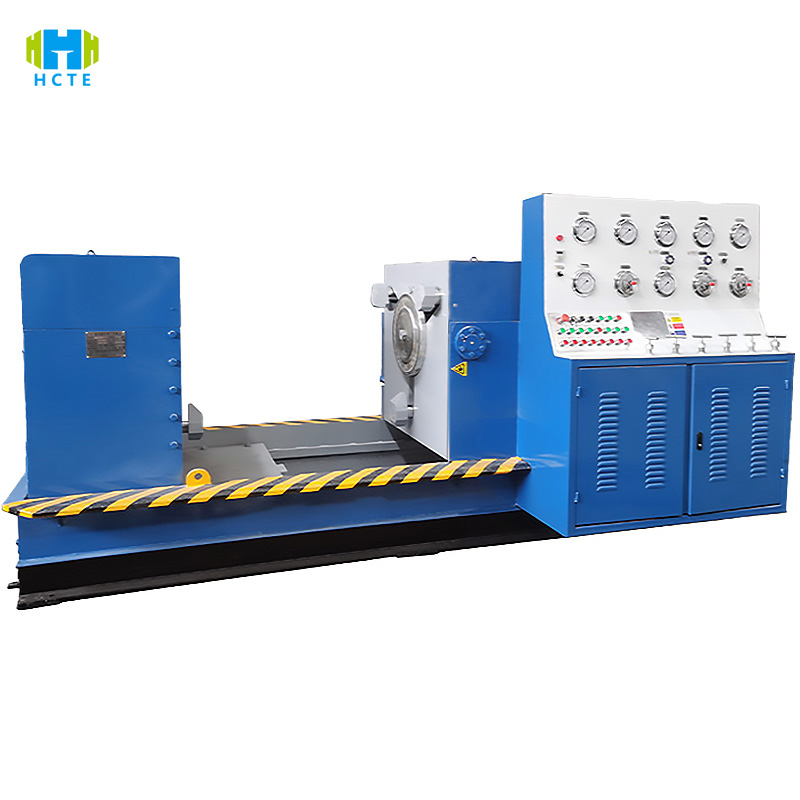

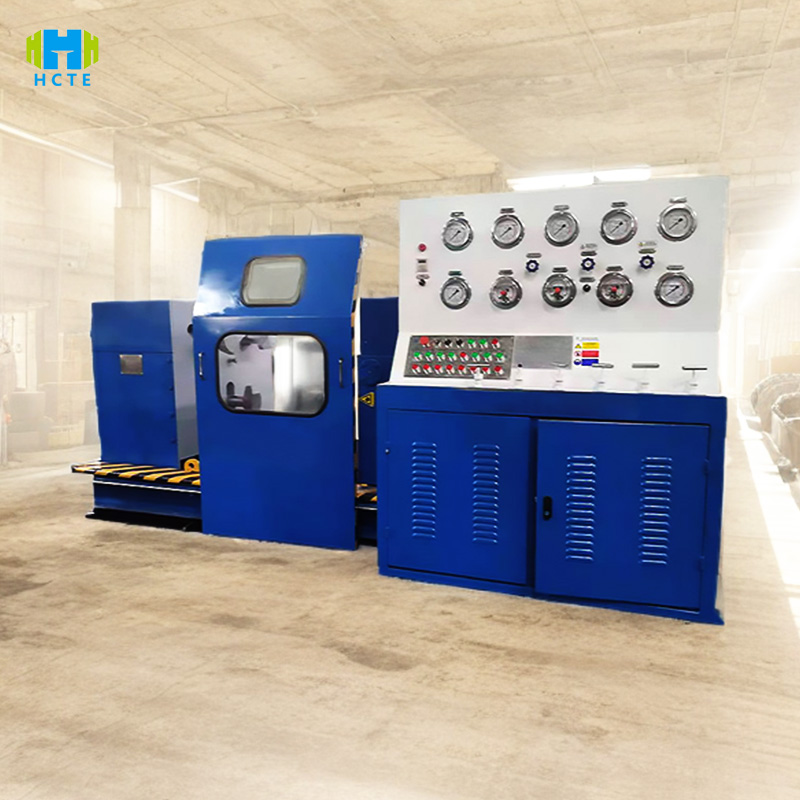

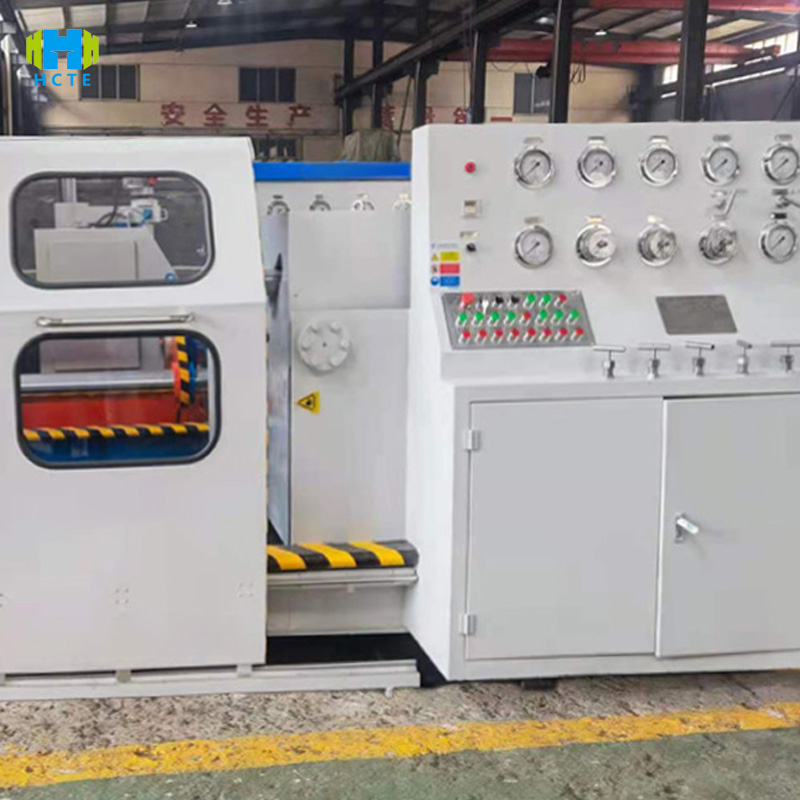

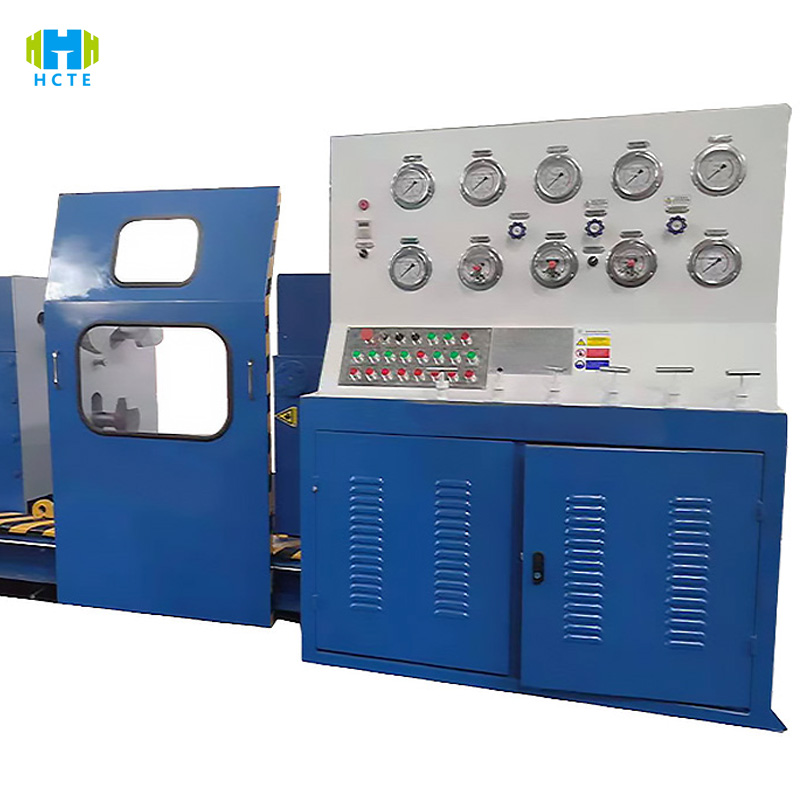

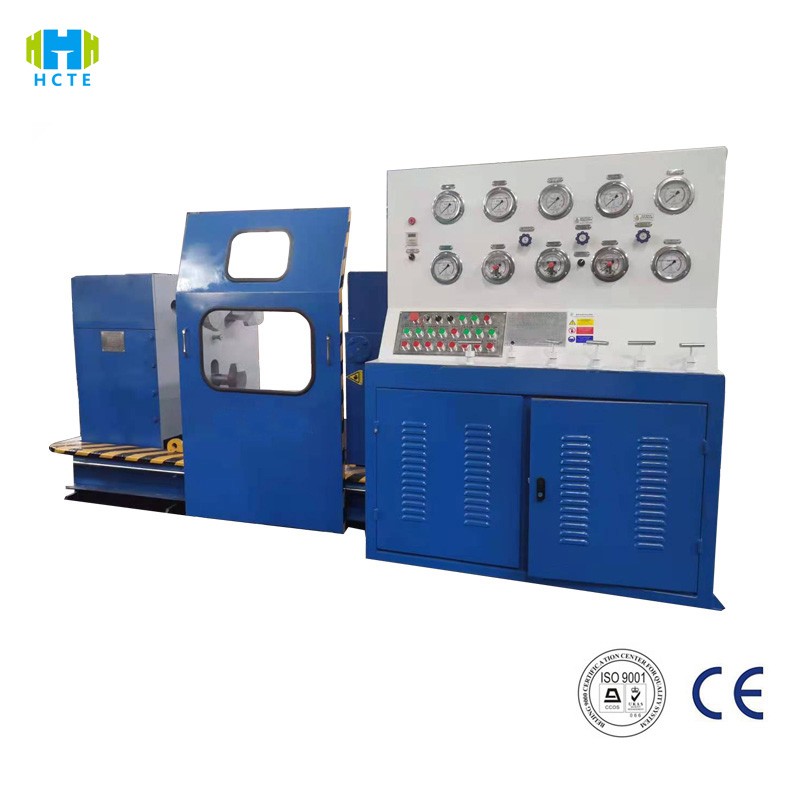

Тестер давления удержания клапана 300 кН Испытание давления удержания полного прохода Gb/T 13927
Введение в продукт
WPT-2 обеспечивает высокую точность и эффективность при испытании клапанов благодаря инновационной конструкции зажима и интеллектуальной технологии измерения и управления:
- Прессуемое уплотнение: гидравлический зажим 300 кН (регулируемое усилие зажима 10–300 кН) подходит для фланцевых/межфланцевых клапанов, а уплотнительное кольцо изготовлено из износостойкого политетрафторэтилена, что обеспечивает нулевую утечку в процессе испытания и решает проблему нестабильной герметизации традиционного ручного зажима.
- Полный спектр испытаний: испытание давлением воды 0–100 МПа (стандарт), испытание прочности опорной оболочки (1,5 PN), испытание на герметичность (1,1 PN) и испытание на герметичность под высоким давлением (дополнительный газовый модуль), подходит для всех типов клапанов, таких как задвижки, шаровые краны, поворотные дисковые затворы и т. д.
- Интеллектуальное измерение и управление: 10-дюймовый цветной сенсорный экран (переключение на китайский и английский языки), настройка параметров испытания одним щелчком, серводвигатель приводит в действие плунжерный насос для автоматического повышения давления (регулируемая скорость 0-10 МПа/с), стабильность давления ≤±0,5% полной шкалы, что позволяет избежать ошибок ручного управления.
- Прослеживаемость данных: встроенная память объемом 32 ГБ, автоматически записывает более 50 параметров, таких как давление зажима, испытательное давление, утечка, время удержания давления и т. д., поддерживает экспорт данных через USB/Ethernet и программное обеспечение для ПК для создания отчетов об испытаниях в формате PDF (включая кривую давления, квалифицированное заключение), что соответствует требованиям к прослеживаемости качества ISO 9001.
Характеристики продукта
- Эффективная конструкция зажима
- Время реакции гидравлического зажима <5s, цикл испытания одного клапана на 40% короче, чем у традиционного оборудования, поддерживает параллельное тестирование на нескольких станциях (до 4 станций) и повышает эффективность пакетного тестирования.
- Диапазон давления удержания DN50-DN500, совместимость с клапанами уровня давления PN16-PN100, нет необходимости менять приспособление, автоматическая регулировка хода зажима через сенсорный экран.
- Высокоточное тестирование
- Датчик давления откалиброван CNAS (точность ±0,3% полной шкалы), а разрешение датчика давления зажима составляет 0,1 кН, что гарантирует точность обнаружения утечки при испытании на герметичность до 0,05 мл/мин (метод пузырьков).
- Время удержания давления можно свободно устанавливать от 0 до 300 минут, поддерживаются двойные режимы обнаружения: метод падения давления (падение давления ≤ 0,3%) и весовой метод (преобразование утечки).
- Взрывозащищенная кабина из закаленного стекла (пропускание 95%, сопротивление давлению 50 МПа) изолирует зону испытаний, а датчик обнаружения утечек (точность 0,1 ppm) контролирует окружающую среду в режиме реального времени, автоматически отключается и подает звуковой и световой сигнал при превышении нормы.
- Двойная защита от перегрузки (клапан перелива гидравлической системы + программный верхний предел давления), автоматическое предупреждение о перегреве двигателя (＞75℃) и нехватке воды в баке для воды обеспечивают безопасную работу.
- Гибкая адаптация
- Поддерживает установку фланцевых (RF/RTJ), межфланцевых и резьбовых клапанов, оснащен универсальными переходными соединениями (DN50-DN500), не требует специальной оснастки.
- Интерфейс дистанционного управления (RS485/Modbus) может быть подключен к заводской системе MES для реализации автоматической загрузки и управления процессами обработки данных испытаний.
Международные эталонные стандарты
- ASME B16.34: Номинальное давление клапана и метод испытания (испытательное давление корпуса/уплотнения, положения о времени удержания давления).
- GB/T 13927: Испытание промышленных клапанов под давлением (определение утечки, требования к испытательной среде).
- API 598: Спецификация испытания клапана под давлением (разъясняет влияние температуры испытания под давлением воды и силы зажима на результаты испытания).
- ISO 5208: Испытание на герметичность промышленных клапанов (метод определения скорости утечки жидкости/газа).
Использование продукта
- Изготовление клапанов: полная проверка герметичности и прочности корпуса перед отправкой с завода, чтобы гарантировать, что клапаны PN16–PN100 соответствуют номинальному давлению (например, проверка партии шаровых кранов и дисковых затворов).
- Проектирование трубопроводов: перед установкой повторно проверьте герметичность клапанов (например, задвижек высокого давления для газопроводов и клапанов, устойчивых к химической коррозии), чтобы избежать утечек во время эксплуатации.
- Контроль качества и сертификация: предоставление отчетов об испытаниях сторонними организациями и поддержка испытаний клапанов на соответствие таким стандартам, как CE, API, TS и т. д.
- Научные исследования и разработки: исследования устойчивости материалов клапанов к высокому давлению (например, анализ деформации клапанов из нержавеющей стали при давлении до 100 МПа), а также испытания по оптимизации уплотнительной конструкции.
| Категория | Подробности параметров |
| Модель | WPT-2 |
| Диапазон силы зажима | 10-300 кН (Разрешение: 0,1 кН) |
| Диапазон испытательного давления | 0-100 МПа (гидравлический, опциональный пневматический модуль 0-60 МПа) |
| Размер тестового порта | DN50-DN500 (фланцевые/межфланцевые/резьбовые соединения) |
| Система привода | Гидравлическая сервосистема (Мощность двигателя: 11 кВт, Время отклика: <20мс) |
| Интерфейс управления | Сенсорный экран ПЛК (10 дюймов, разрешение 1280×800, поддержка нескольких языков) |
| Точность давления | ±0,3% полной шкалы (гидравлический), ±1% полной шкалы (пневматический) |
| Обнаружение утечек | 0,05 мл/мин (гидравлический тест), 0,1 частей на миллион (пневматический тест) |
| Емкость хранилища данных | Встроенная память 32 ГБ (поддерживает более 20 000 тестовых записей) |
| Емкость резервуара для воды | 300 л (нержавеющая сталь, с фильтрацией примесей) |
| Рабочая температура | 5-45℃ (относительная влажность ≤85%, без конденсации) |
| Уровень шума | ≤80 дБ (гидравлическая станция изолирована, измерено на расстоянии 1 м) |
| Источник питания | AC380V±10%, 50Гц, Номинальная мощность: 22кВт |
| Класс защиты | IP55 (шкаф управления), IP67 (датчики испытательной камеры) |
| Размеры | 2500×2000×2200 мм (Д×Ш×В, включая гидравлическую станцию) |
| Масса | 1200 кг (включая крепления и опорный кронштейн) |
| Интерфейсы связи | RS485, USB 3.0, Ethernet (поддерживает протокол Modbus/TCP) |
Объекты испытаний и элементы контроля
Объекты испытаний:
- Фланцевая арматура (задвижки, запорные клапаны, обратные клапаны)
- Межфланцевые клапаны (дисковые затворы, шаровые краны)
- Резьбовые клапаны (малые приборные клапаны, предохранительные клапаны)
- Принадлежности для клапанов (фильтры, пламегасители, выпускные клапаны)
Пункты осмотра:
- Прочность оболочки на давление воды (в 1,5 раза больше номинального давления, отсутствие деформации после 30 минут поддержания давления)
- Утечка через уплотнительную поверхность (в 1,1 раза больше номинального давления, 15 минут поддержания давления ≤ нормативного значения)
- Герметизация под давлением воздуха (давление воздуха 0,6 МПа, 60 минут поддержания давления ≤0,5%)
- Герметизация под давлением (сравнительный тест на герметичность при различных усилиях зажима)
- Испытание на усталостную долговечность (500 циклов повышения давления, анализ изменения утечки)
