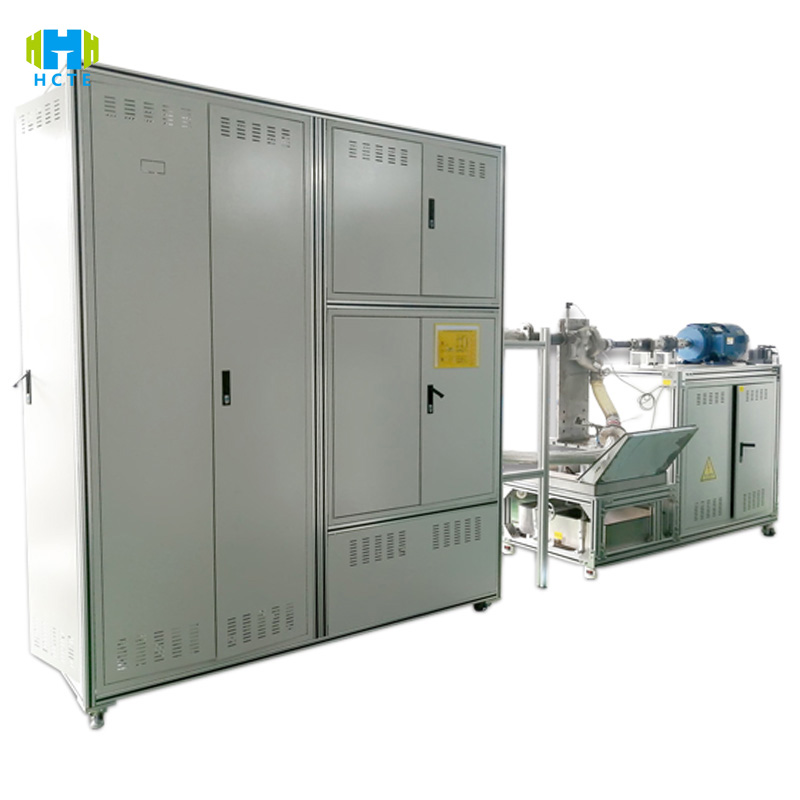

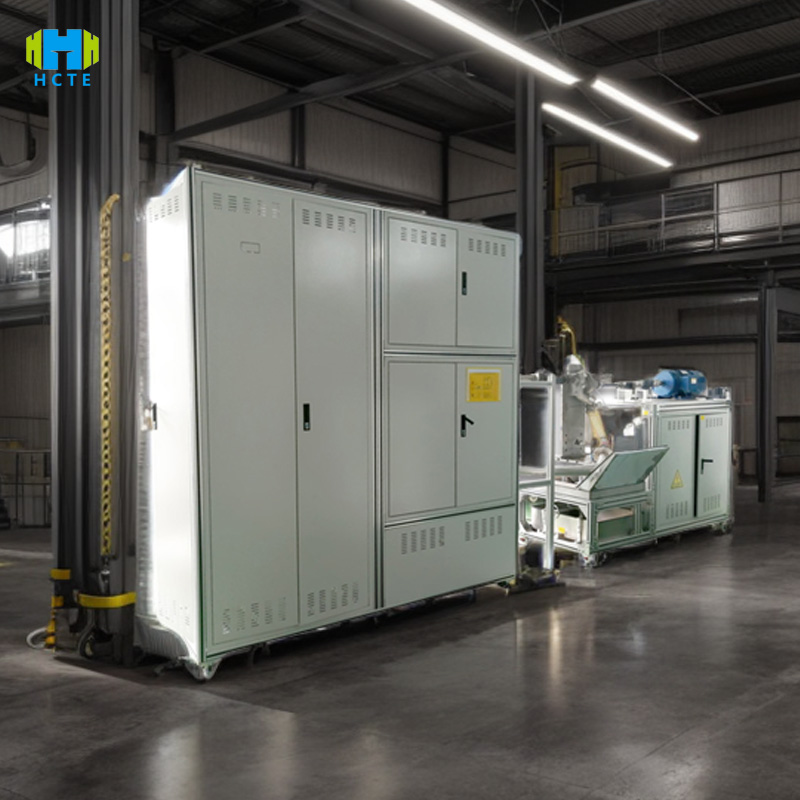

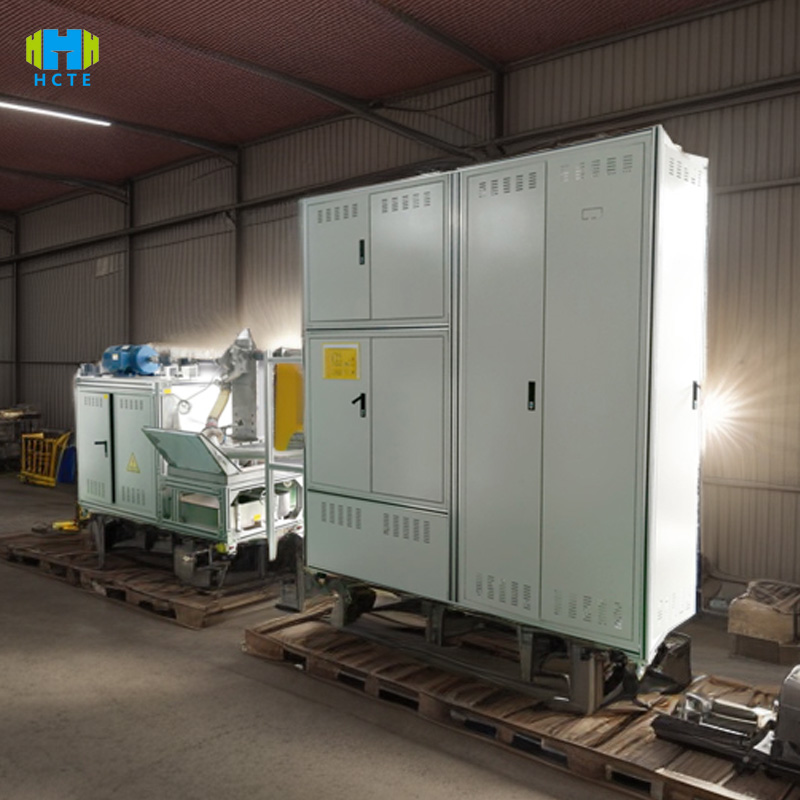

Стенд для комплексного испытания производительности водяного насоса высокого давления 0-50 МПа ISO 9906

Стенд для комплексного испытания производительности водяного насоса высокого давления 0-50 МПа ISO 9906

Оборудование для комплексного тестирования водяных насосов

Введение в продукт

WTP-14 использует высокоточную систему измерения и управления, а также полносценарное моделирование для достижения точной оценки производительности водяного насоса высокого давления:

• Полнофункциональный тест производительности: поддерживает тесты напора (точность ±0,5%), эффективности (разрешение 0,1%), NPSH (точность ±1%) центробежных насосов, плунжерных насосов, мембранных насосов (мощность 0,5–500 кВт), охватывающие требования к точности испытаний класса B, указанные в ISO 9906.
• Интеллектуальная система измерения и управления: 12-дюймовый цветной сенсорный экран (переключение на китайский и английский языки), настройка схем испытаний одним щелчком мыши (например, режим постоянного давления/постоянного тока), регулировка скорости серводвигателя связи ПЛК (0-3000 об/мин), высокоточные датчики (давление ±0,2% полной шкалы, расход ±0,5% полной шкалы), данные обратной связи в реальном времени для предотвращения ошибок ручного управления.
• Возможность многомерного обнаружения: встроенный акселерометр вибрации (разрешение 0,1 м/с²), датчик шума (точность ±1 дБ), синхронный мониторинг стабильности работы насоса; поддержка высокотемпературных условий (температура среды 0-150 ℃) и испытаний на воздействие агрессивных жидкостей (морская вода/кислотный и щелочной раствор) (требуется антикоррозионный модуль).
• Прослеживаемость данных: встроенная память 256 ГБ автоматически генерирует кривую давления-расхода, спектр эффективности-мощности, поддерживает экспорт через USB/Ethernet и анализ программного обеспечения хост-компьютера (создание отчета об испытаниях в формате PDF), соответствует требованиям прослеживаемости качества ISO 9001 и сертификации CE.

Характеристики продукта

Высокоточная технология тестирования

• Оснащен импортным из Германии датчиком давления (диапазон 0–100 МПа, точность ±0,2% полной шкалы) и электромагнитным расходомером (диапазон расхода 0,1–5000 м³/ч, точность ±0,5% полной шкалы) в соответствии со стандартами испытаний класса B ISO 9906:2018.
• Точность регулирования скорости ±0,1%, поддерживает анализ характеристик вибрации водяных насосов на критической скорости и адаптируется к требованиям высокоточного обнаружения, таким как ядерная энергетика и нефтехимия.

Возможность многорежимного тестирования

• Испытание производительности: кривая напора-расхода, кривая КПД мощности вала, испытание кавитационной производительности (NPSHr).
• Испытание на долговечность: 1000 часов непрерывной работы, контроль утечки через уплотнения (точность 0,01 л/мин) и повышения температуры подшипников (разрешение 0,5 ℃).
• Испытание на безопасность: защита от избыточного давления (автоматическое отключение при достижении 110% установленного давления), перегрузка двигателя (колебание тока > 5% - сигнализация).

Интеллектуальное управление данными

• Сенсорный экран отображает статистические диаграммы SPC для каждой станции (например, значение CPK, индекс возможностей процесса) в режиме реального времени, а аномальные данные (например, падение эффективности) автоматически отмечаются красным цветом и активируют звуковую и световую сигнализацию.
• Поддерживает пакетный импорт стандартных отраслевых планов испытаний (например, трехуровневого процесса испытаний, указанного в GB/T 3216), сокращая время настройки параметров более чем на 40%.

Гибкая адаптивная конструкция

• Быстросменное приспособление (фланцевое соединение DN50-DN600) позволяет выполнить замену водяного насоса в течение 15 минут и подходит для горизонтальных/вертикальных/погружных насосов; вакуумная система (степень вакуума ≤10 кПа) может быть опционально оснащена для имитации условий работы глубинных насосов.
• Система циркуляции среды (емкость резервуара для воды 1000 л) поддерживает испытания чистой воды, сточных вод и масла и оснащена устройством фильтрации примесей (точность 50 мкм) для продления срока службы оборудования.

Международные эталонные стандарты

• ISO 9906:2018: Приемочные испытания гидравлических характеристик насосов (Раздел 5. Испытание эффективности; Раздел 6. Испытание запаса кавитации).
• GB/T 3216-2016: Приемочные испытания гидравлических характеристик роторного динамического насоса уровня 1, уровня 2 и уровня 3 (Пункт 5. Испытание напора; Пункт 6. Предельные значения вибрации и шума).
• API 610:2010: Центробежные насосы для нефтяной, нефтехимической и газовой промышленности (Пункт 9 Испытание на механическую целостность; Пункт 10 Испытание производительности).
• ANSI/HI 1.6-2019: Испытание эффективности насоса (Раздел 4 Метод расчета эффективности; Раздел 5 Неопределенность испытаний).
• IEC 60034-1:2010: Вращающиеся электрические машины. Часть 1. Номинальные характеристики и производительность (Раздел 7. Испытание на повышение температуры; Раздел 8. Определение эффективности).

Технические параметры

Использование продукта

Производство насосов: центробежные/поршневые насосы проходят полную проверку перед отправкой с завода (например, проверяется постоянство напора многоступенчатых насосов и надежность герметизации погружных насосов), чтобы гарантировать соответствие продукции стандартам ISO/API.

Гидротехника: испытание по выбору группы насосов для подачи воды (например, оценка энергоэффективности насосов высокого давления, используемых в проекте переброски воды с юга на север) для предотвращения кавитационных повреждений во время эксплуатации.

Нефтехимическая промышленность: проверка кислото- и щелочестойкости коррозионно-стойких насосов (например, испытание на совместимость насосов со средой для устройств PTA) для обеспечения безопасности в условиях повышенного риска.

Научно-исследовательские институты: Испытание на стойкость к высокому давлению новых материалов для насосов (например, пластиков, армированных углеродным волокном), сравнительное исследование эффективности энергосберегающей конструкции рабочего колеса.

Объекты испытаний и элементы контроля

Объекты испытаний:

Центробежные насосы (одноступенчатые/многоступенчатые, горизонтальные/вертикальные)

Объемные насосы (плунжерные насосы, мембранные насосы, шестеренчатые насосы)

Насосы для особых условий эксплуатации (погружные насосы, экранированные насосы, магнитные насосы)

Пункты осмотра:

1.Параметры производительности:

• Голова (кривая HQ, точность ±0,5%)
• Мощность на валу и КПД (кривая P-η, разрешение 0,1%)
• Положительный запас всасывания (NPSHr, ISO 9906 Класс B)

2.Стабильность работы:

• Ускорение вибрации (трехстороннее движение по осям X/Y/Z, ≤2,8 м/с² при 1500 об/мин)
• Уровень шума (на расстоянии 1 м, ≤85 дБ для насоса мощностью 55 кВт)

3.Долговечность и безопасность:

• Утечка через уплотнение (механическое уплотнение ≤5 капель/минуту)
• Повышение температуры двигателя (обмотка статора ≤120К, IEC 60034-1)

Специальные тесты:

• Адаптируемость к высокотемпературным средам (непрерывная работа при температуре 150℃ в течение 24 часов)
• Устойчивость к частицам (испытано с водой, содержащей примеси размером 50 мкм, износ ≤0,05 мм)
