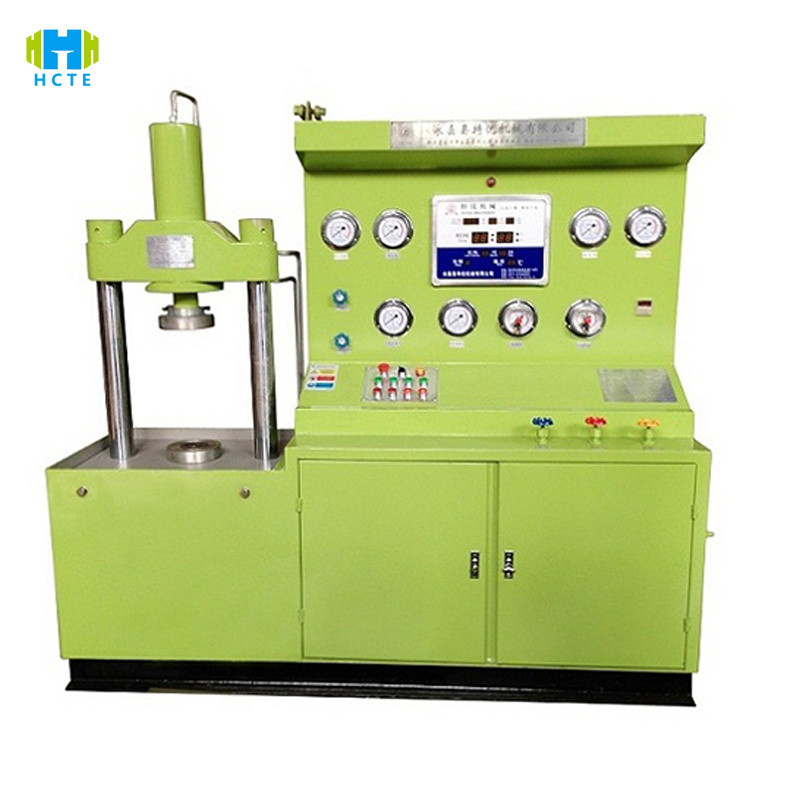

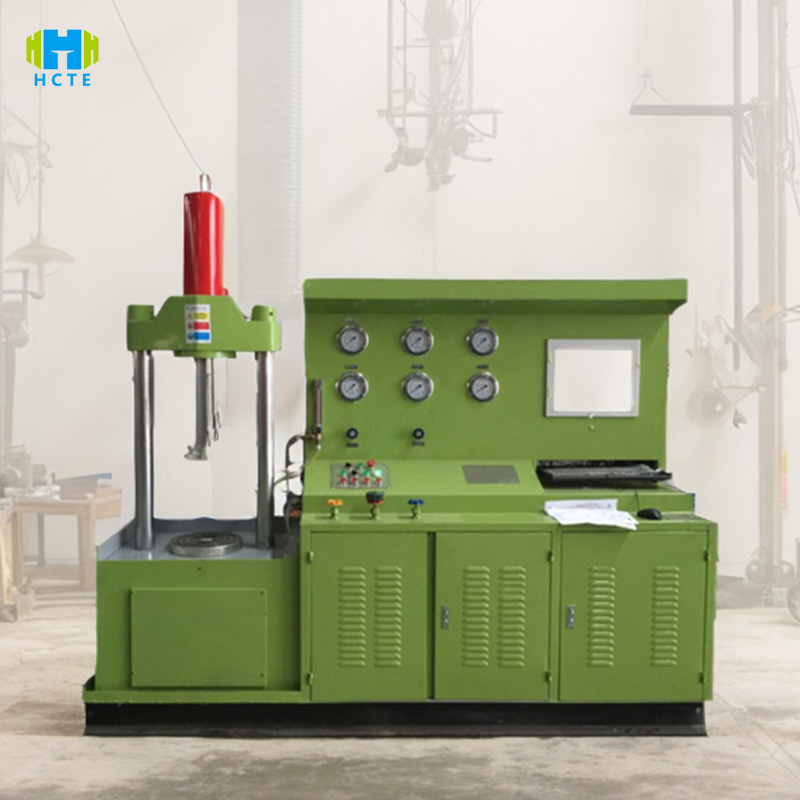

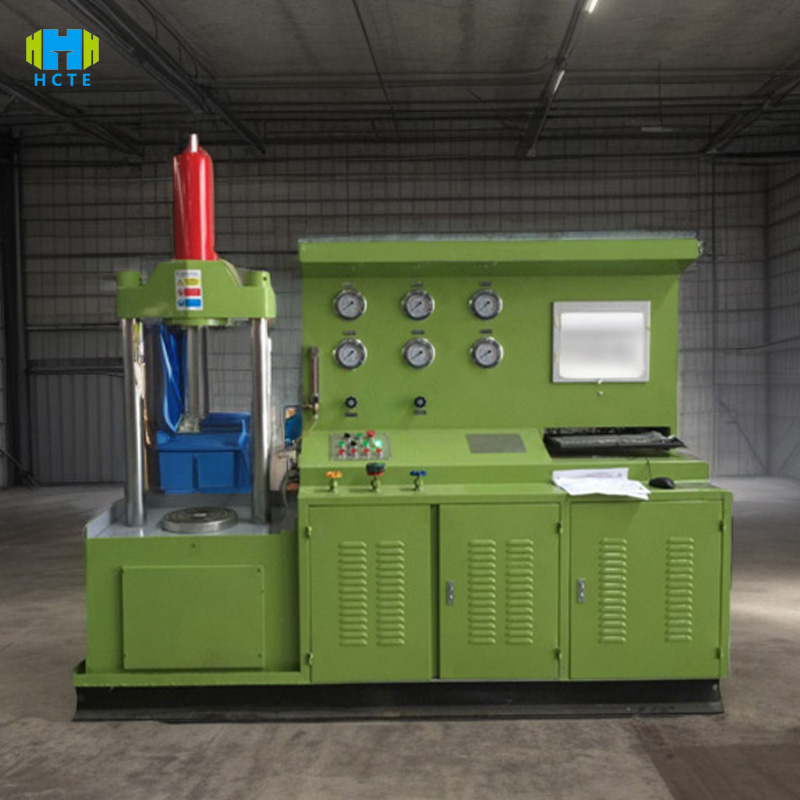

Вертикальный клапан расходомера Интеллектуальный испытательный стенд Высокоточное обнаружение потока Адаптация полного калибра ISO5167

Вертикальный клапан расходомера Интеллектуальный испытательный стенд Высокоточное обнаружение потока Адаптация полного калибра ISO5167

Введение в продукт

WPT-7 переопределяет стандарт проверки производительности клапанов/расходомеров с помощью вертикальной эффективной технологии обнаружения и интеллектуального измерения и управления:

1. Вертикальная структура и эффективное обнаружение

• Специальная компоновка: предназначенное для вертикально установленных задвижек, электромагнитных расходомеров и другого оборудования, автоматическое центрирующее приспособление обеспечивает равномерное натяжение уплотнительной поверхности, избегая ошибки наклона при горизонтальном испытании, а эффективность зажима увеличивается на 50%.
• Охват всего калибра: фланцевые/резьбовые/стыковые сварные соединения DN25-DN300 подключаются по принципу «включай и работай», а электрическое подъемное приспособление (ход 500 мм) сочетается с пневматическим зажимным устройством, что позволяет выполнять замену оборудования разных размеров в течение 10 минут.

2. Многомерное тестирование производительности

Обнаружение потока:

Диапазон 0,1–200 м³/ч (точность калибровки электромагнитного расходомера ±0,3%), поддерживает чистую воду, нефть и природный газ (опциональный антикоррозионный модуль для работы в кислотных и щелочных средах)

Тест расходных характеристик: линейность, ошибка повторяемости (≤0,1%), анализ потери давления (разрешение 0,01 МПа)

Испытание под давлением:

Испытание статическим давлением 0-40 МПа (точность ±0,2% полной шкалы), что соответствует 1,5-кратному номинальному давлению испытания на прочность оболочки и 1,1-кратному давлению испытания на герметичность (утечка ≤ 0,01 л/мин жидкости)

Испытание импульсным давлением (частота 0-10 Гц) имитирует воздействие гидравлического удара в трубопроводной сети и определяет усталостную долговечность оборудования

3. Интеллектуальное измерение и контроль, а также управление данными

Интерфейс управления: 10-дюймовый цветной сенсорный экран (1280×800), переключение между китайским и английским языками одной кнопкой, встроенные шаблоны стандартных испытаний ISO 5167, API 6D и более 20 других, время настройки параметров сокращено на 40%

Отслеживаемость данных: зашифрованное хранилище объемом 64 ГБ + экспорт по USB/Ethernet, автоматическое создание кривой расхода-давления, графика тенденций утечек, программное обеспечение верхнего компьютера поддерживает создание отчетов в формате PDF (включая определение соответствия)

4. Безопасность и надежность конструкции

Защита оборудования: камера высокого давления из нержавеющей стали (прочность на сжатие 60 МПа) + закаленное взрывозащищенное смотровое окно (светопропускание 92%), точность контроля утечек до 0,001 л/мин

Тройная защита: автоматическая разгрузка избыточного давления (110% заданного значения), отключение двигателя при перегреве (＞70℃), кнопка аварийного отключения питания (время отклика <0,5 с), в соответствии со стандартами электробезопасности EN 61010-1

Характеристики продукта

🚀 Быстрозажимной Электрический подъем + пневматическая блокировка, время замены оборудования DN300 <10 минут, совместим с клапанами/расходомерами разных марок

🔬 Высокоточное обнаружение Датчики немецкого импорта: расход ±0,3% полной шкалы, давление ±0,2% полной шкалы, калибровка CNAS, соответствуют классу точности 1 по ISO 5167

🌐 Совместимость со стандартами Встроенные процедуры испытаний API 6D, EN 12266-1, автоматическое создание отчетов о данных, необходимых для сертификации CE/API/CCC

📊 Интеллектуальный анализ Статистика SPC в реальном времени (значение CPK/индекс возможностей процесса), аномальные данные Идентификация ИИ (точность 98%), звуковая и световая сигнализация

⚙️ Гибкое расширение Дополнительный высокотемпературный модуль (0-150 ℃), вакуумная система (степень вакуума ≤10 кПа), адаптация к экстремальным условиям работы, требованиям испытаний

Международные эталонные стандарты

Стандарты измерения расхода:

• ISO 5167-1:2018 «Устройство измерения перепада давления для измерения расхода»
• Пункт 5: Уровень точности и расчет неопределенности
• Пункт 7: Метод испытания на повторяемость и правила оценки
• GB/T 2624.1-2021 «Измерение расхода жидкости во всем трубопроводе с помощью устройства измерения перепада давления»
• Раздел 5.3: Расчет коэффициента расхода и процесс калибровки

Стандарты испытаний клапанов:

• API 6D:2020 «Трубопроводная арматура»
• Раздел 8.2: Процедура испытания под давлением (давление испытания оболочки/уплотнения и время удержания давления)
• Раздел 8.3: Стандарт допустимой утечки (жидкость ≤0,1 мл/мин・DN)
• EN 12266-1:2019 «Испытание промышленной арматуры давлением»
• Приложение A: Метод обнаружения утечек методом пузырьков
• Приложение B: Правила определения утечек методом падения давления

Безопасность и электромагнитная совместимость:

• EN 61010-1:2010 «Требования безопасности к измерительному оборудованию»
• Пункт 5: Электрическая изоляция и защита от перенапряжения
• Пункт 7: Уровень механической защиты (IP54/IP65)

Технические параметры

Объекты испытаний и пункты контроля
