10-станционная печь, испытательное оборудование для старения всей машины Gb16410, высокоточное автоматическое обнаружение

10-станционная печь, испытательное оборудование для всей машины на старение Gb16410, высокоточное автоматическое обнаружение

Введение в продукт

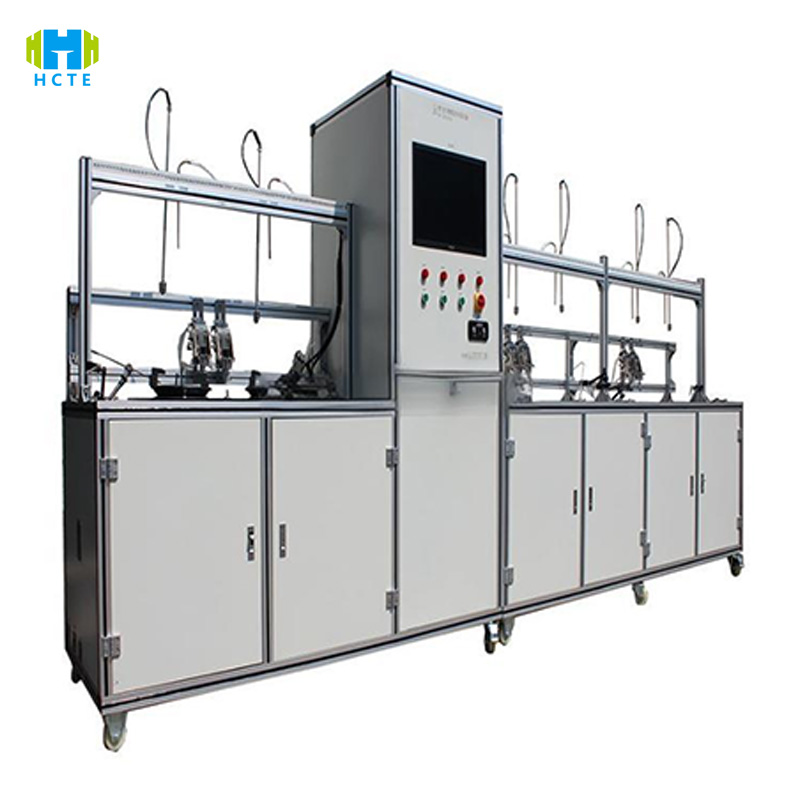

В модели HH-ZJ-507L используется многостанционная технология параллельного старения и точного моделирования условий окружающей среды для проведения углубленной проверки производительности печи и корпуса клапана:

▎Многостанционная эффективная система старения

• Возможность параллельного тестирования: 10 групп независимых станций (5 настольных станций + 5 станций в шкафу) являются стандартными, поддерживающими одновременное старение одноконфорочных плит, двухконфорочных плит и компонентов корпуса клапана. Каждая группа станций независимо контролирует температуру (-10℃~85℃), давление воздуха (0-100 кПа) и количество циклов (0-100 000 раз), а эффективность обнаружения повышается на 80%.
• Конструкция с быстрой заменой: быстросъемное крепление (адаптированное к интерфейсу G1/2"-G3/4") позволяет заменить корпус клапана или всю машину в течение 5 минут, совместимо со встраиваемыми/настольными плитами таких популярных брендов, как Fotile и Robam.

▎Полноразмерное обнаружение старения

• Температурный цикл: хранение при низкой температуре -10℃ (24 ч) → эксплуатация при высокой температуре 85℃ (2 ч), имитация экстремальной разницы температур на кухне, однородность температуры ±1,5℃ (стандарт GB/T 2423.2).
• Контроль влажности: относительная влажность 10–95 % (точность ±2 %), проверка скорости старения уплотнительного кольца корпуса клапана в условиях высокой влажности (например, изменение твердости силиконового кольца ≤5HA).
• Герметичность: испытание под давлением 3–100 кПа (точность ±0,5% полной шкалы), точность обнаружения утечек 0,01 мл/мин (лучше требований пункта 7.1.2 стандарта GB 16410).
• Механические свойства: момент закрытия 3-20 кгс·см (разрешение 0,5 кгс·см), выявление ранних неисправностей, таких как заклинивание сердечника клапана и старение пружины.
• Электрический ресурс: 100 000 пуско-остановочных испытаний электромагнитных клапанов термопар (ток 0-2000 мА, точность ±0,5%), рекордные изменения времени отклика (отклонение ≤10 мс).

▎ Интеллектуальное измерение, контроль и управление данными

• Интерфейс управления: 15-дюймовый промышленный сенсорный экран (переключение китайского и английского языков), встроено 5 основных шаблонов старения (таких как старение по сертификации CCC, испытание корпуса клапана AEC-Q100), вызов температурной кривой одним щелчком, последовательность давления воздуха, время настройки параметров сокращено на 40%.
• Отслеживаемость данных: твердотельный жесткий диск емкостью 256 ГБ автоматически регистрирует более 40 параметров, таких как температура, давление, крутящий момент и т. д., создает отчеты в формате PDF с временными метками (включая контрольные диаграммы SPC), поддерживает экспорт через USB/Ethernet и стыковку с системой MES, а цикл отслеживания данных составляет до 15 лет.

▎Безопасная и надежная конструкция

• Защита оборудования: двухслойная теплоизолированная полость (температура поверхности ≤50℃) со взрывозащищенным смотровым окном, встроенный датчик горючих газов (точность обнаружения 0,1% НКПР), автоматическое отключение при превышении температуры (＞90℃) и протечке, в соответствии со стандартом электробезопасности EN 61010-1.
• Конструкция с резервированием: автоматическое переключение основных и резервных датчиков (например, включение резервных датчиков при отказе датчика температуры) для обеспечения непрерывности устаревания данных и адаптации к непрерывному тестированию в режиме 7×24 часов.

Характеристики продукта

• Параллельная работа нескольких станций: 10 групп независимых станций синхронизируют старение, одно устройство может обрабатывать более 200 единиц в день, подходит для выборочного контроля производственной линии с годовым объемом производства 500 000 печей.
• Полный диапазон температур: температурный цикл от -10℃ до 85℃ (скорость нагрева 5℃/мин), поддержка стандартов испытаний на низкие и высокие температуры IEC 60068-2-1.
• Высокоточное обнаружение: герметичность ±0,5% полной шкалы, крутящий момент ±1% точности, калибровка CNAS, соответствие строгим требованиям международных сертификаций, таких как UL/CE.
• Автоматизированное тестирование: промышленные компьютеры автоматически генерируют кривые старения, алгоритмы ИИ определяют 6 типов режимов отказа, таких как старение уплотнительного кольца и износ сердечника клапана, а точность предупреждений составляет >95%.
• Модульное расширение: доступны дополнительные модули высокого давления (150 кПа) и сверхнизкотемпературные боксы (-20 ℃) ​​для удовлетворения особых потребностей коммерческих печей и экспортных моделей.

Международные эталонные стандарты

Экологические испытания:

• GB/T 2423.2-2022 Испытание на воздействие высокой температуры (Раздел 5 Требования к однородности температуры)
• IEC 60068-2-1:2020 Испытание на воздействие низких температур (пункт Nb: непрерывное испытание при температуре -10℃ в течение 72 часов)

Безопасность и производительность:

• GB 16410-2020 Плиты газовые бытовые (Пункт 7.1 Герметичность; Пункт 7.2 Срок службы устройства защиты от срыва пламени)
• EN 60335-2-37:2018 Требования безопасности к кухонному оборудованию (Пункт 11 Испытание на повышение температуры; Пункт 15 Испытание на влагостойкость)

Надежность:

• ISO 9001:2015 Система менеджмента качества (Пункт 7.1.5 Калибровка контрольно-измерительного оборудования и прослеживаемость данных)
• ASTM D6458-19 Метод испытания на старение пластика (Раздел 6 Влияние циклов влажности и тепла на уплотнения)

Объекты испытаний и элементы контроля

Основные объекты испытаний:

• Бытовые газовые плиты (одноконфорочные/двухконфорочные/многоконфорочные).
• Детали корпуса газового клапана (термопара, электромагнитный клапан, предохранительный клапан).
• Основные компоненты встраиваемых/настольных плит (например, ручки, запальники).

Основные пункты проверки:

• Старение под воздействием окружающей среды: цикл высоких и низких температур (-10℃~85℃, 1000 раз), старение под воздействием влажного тепла (60℃/95% относительной влажности, 48 ч), коррозия в солевом тумане (испытание NSS 24 ч).
• Герметичность: утечка через корпус клапана (испытание при низком давлении 3 кПа/высоком давлении 100 кПа), скорость снижения эффективности уплотнения после старения уплотнительного кольца (≤10%).
• Механические свойства: крутящий момент закрытия ручки (3-20 кгс·см), испытание на износ сердечника клапана (изменение крутящего момента ≤15% после 100 000 оборотов).
• Электрический ресурс: время отклика электромагнитного клапана термопары при пуске-остановке (≤50 мс), колебание тока после 100 000 пусков и остановок (≤±5% от номинального значения).
• Показатели безопасности: сопротивление изоляции при высокой температуре (≥2 МОм), непрерывность заземления (≤0,1 Ом), время срабатывания устройства защиты от срыва пламени после старения (≤60 с).

Технические параметры
