Введение в продукт

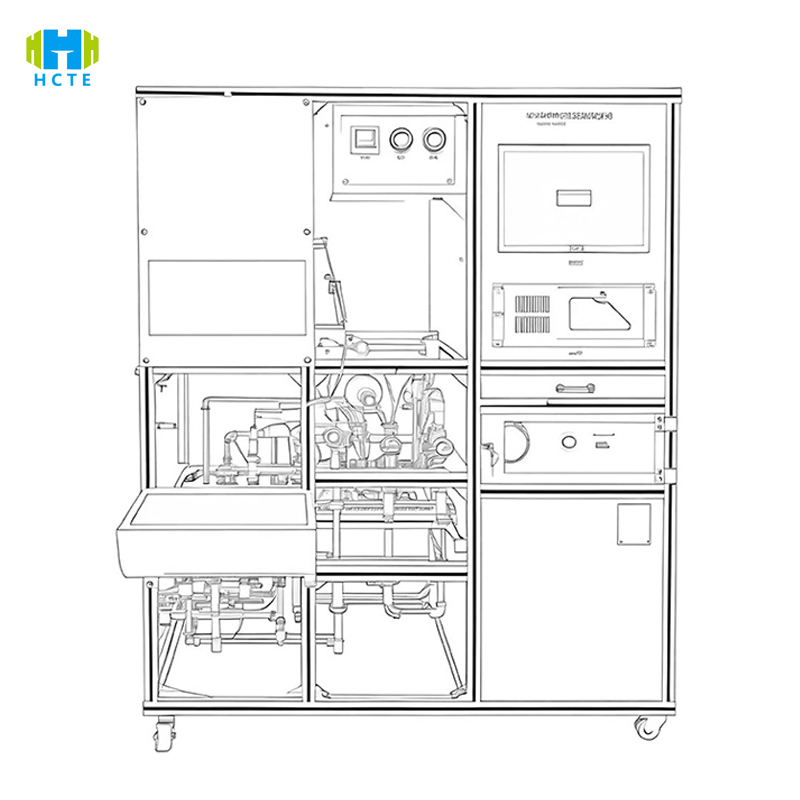

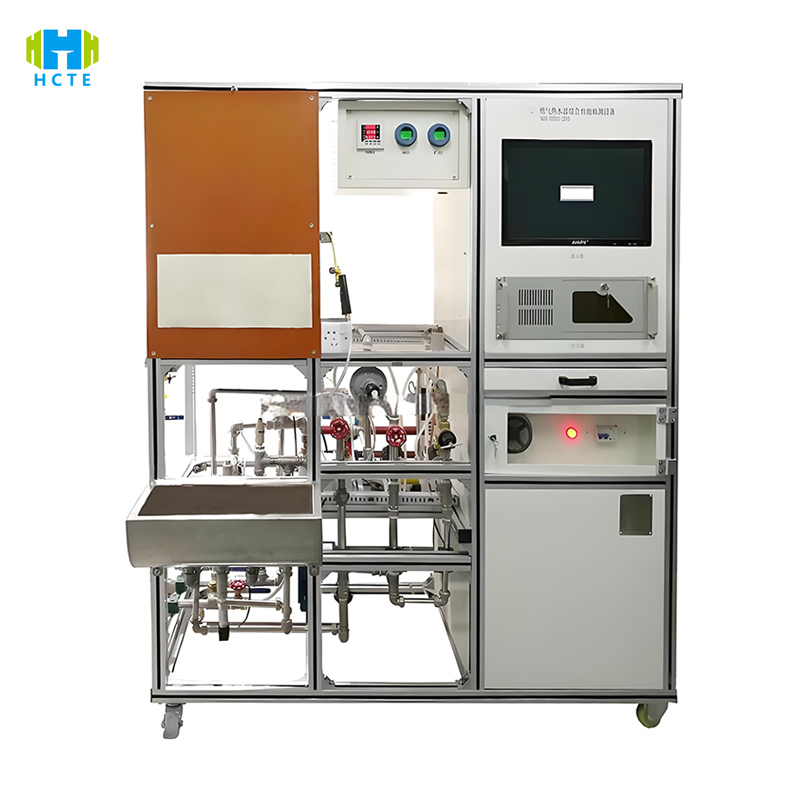

HH-RR-503 использует полный охват мощности и интеллектуальную технологию измерения и управления для достижения точной оценки и эффективного контроля качества работы газового водонагревателя:

1. Испытание с имитацией полного рабочего состояния

• Диапазон мощности: 0-30 кВт, подходит для бытовых проточных водонагревателей, водонагревателей объемного типа (природный газ/сжиженный газ/синтетический газ), поддерживает номинальную тепловую нагрузку, испытание на минимальную/максимальную теплоотдачу (требования пункта 5.1 стандарта GB 6932).
• Моделирование условий окружающей среды: регулировка температуры воды 10-90 ℃ (точность ±0,5 ℃), колебание давления воздуха ±15% от номинального давления, моделирование стабильности работы в условиях различного качества воды и давления воздуха в регионах.

2. Возможности многомерного обнаружения

• Испытание тепловой эффективности (метод двойной термопары, точность ±1%), скорость повышения температуры (0-60 ℃/мин, разрешение 0,1 ℃/с), равномерность тепловой нагрузки (отклонение ≤2%).
• Анализ состава дымовых газов (концентрация CO/NOx, разрешение 1 ppm), адаптированный к требованиям сертификации рейтинга энергоэффективности GB 30720.
• Проверка герметичности (в 1,5 раза превышающее рабочее давление в течение 30 мин, утечка ≤0,01 л/ч), время срабатывания устройства защиты от срыва пламени (≤60 с, IEC 60335-2-34, пункт 15).
• Испытание на электробезопасность: сопротивление заземления (≤0,1 Ом), выдерживаемое напряжение изоляции (1800 В постоянного тока/1 мин без пробоя).

3. Интеллектуальная система измерения и управления

• Интерфейс управления: 10-дюймовый цветной сенсорный экран (переключение китайского и английского языков) с 5 встроенными шаблонами тестов (такими как полное определение параметров сертификации CCC, тест энергоэффективности Energy Star), запуск одним нажатием, время настройки параметров сокращено на 40%.
• Управление данными: зашифрованное хранилище объемом 64 ГБ автоматически генерирует отчеты в формате PDF (включая контрольные диаграммы SPC), поддерживает экспорт через USB/Ethernet и стыковку с системой MES, а также соответствует требованиям к прослеживаемости качества ISO 9001.

4. Эффективная адаптация производственной линии

• Быстрый зажим: пневматические зажимы позволяют заменить интерфейс DN15–DN50 в течение 3 минут, совместимы с вертикальными/горизонтальными водонагревателями таких марок, как Navien и Rheem.
• Многостанционная конструкция: стандартное параллельное тестирование на 4 станциях (опционально на 8 станциях), эффективность обнаружения увеличена на 60%, адаптирована к требованиям полного контроля/выборочного контроля на сборочной линии.

Характеристики продукта

• Импортированный из Германии расходомер газа (±0,5% полной шкалы), датчик температуры воды (±0,3℃), откалиброванный CNAS, превосходит национальные стандарты.
• 4 независимые станции управления, ежедневная мощность обнаружения одного устройства достигает 200+ единиц, подходит для производственных линий с годовым объемом производства более 500 000 единиц.
• Встроенные процедуры испытаний GB 6932, IEC 60335, Energy Star автоматически генерируют отчеты с данными, необходимые для нескольких сертификаций.
• Алгоритм ИИ определяет 7 типов неисправностей, таких как неполное сгорание (CO превышает норму) и аномальный расход воды, с точностью диагностики >95%.
• Поддерживает переключение между природным газом (12T/10T) и сжиженным газом (20Y), не требует замены оборудования, адаптируется к потребностям мирового рынка.

Международные эталонные стандарты

• GB 6932-2015 «Бытовые газовые проточные водонагреватели» Пункт 5.1: Метод испытания тепловой эффективности; Пункт 5.3: Давление испытания на герметичность и оценка.
• IEC 60335-2-34:2018 «Безопасность бытовых и аналогичных электроприборов. Часть 2-34: Специальные требования к водонагревателям» Пункт 11: Испытание на повышение температуры; Пункт 15: Испытание на влагостойкость.
• Требования программы Energy Star Раздел 5: Тепловая эффективность ≥82% (объемная)/90% (мгновенная); Раздел 7: Потребляемая мощность в режиме ожидания ≤1 Вт.
• ANSI Z21.10.3-2019 «Стандарт безопасности газовых водонагревателей» Пункт 8: Испытание характеристик сгорания; Пункт 12: Проверка автоматического предохранительного устройства.

Технические параметры

Тестовые объекты и тестовые элементы

Тестовые объекты

• Водонагреватели газовые проточные бытовые (8-30 кВт).
• Газовые водонагреватели объёмные (10-100 л).
• Коммерческие газовые водонагреватели (30-100 кВт, требуются высоковольтные модули).

Тестовые задания

• Тепловые характеристики: тепловой КПД, тепловая нагрузка, скорость повышения температуры, состав дымовых газов (CO/NOx).
• Показатели безопасности: герметичность, время срабатывания защиты от срыва пламени, сопротивление заземления, прочность на сжатие.
• Оценка энергоэффективности: энергопотребление в режиме ожидания, эффективность нагрева воды (индекс сертификации Energy Star), коэффициент регулировки нагрузки (максимальная/минимальная тепловая мощность).
• Надежность: 1000 циклов «старт-стоп», старение при высоких температурах (непрерывная работа при 90 ℃ в течение 24 часов), моделирование образования накипи в воде (жесткость ≤1000 ppm).
• Адаптивность к окружающей среде: запуск при низком давлении (85% от номинального давления), стабильность горения на большой высоте (адаптация к высоте 0-3000 м).
