Оборудование для комплексного тестирования производительности электрической печи IEC60335 Pid Алгоритм Калибровка двойной термопары

Оборудование для комплексного тестирования производительности электрической печи IEC60335 Pid Алгоритм Калибровка двойной термопары

Введение в продукт

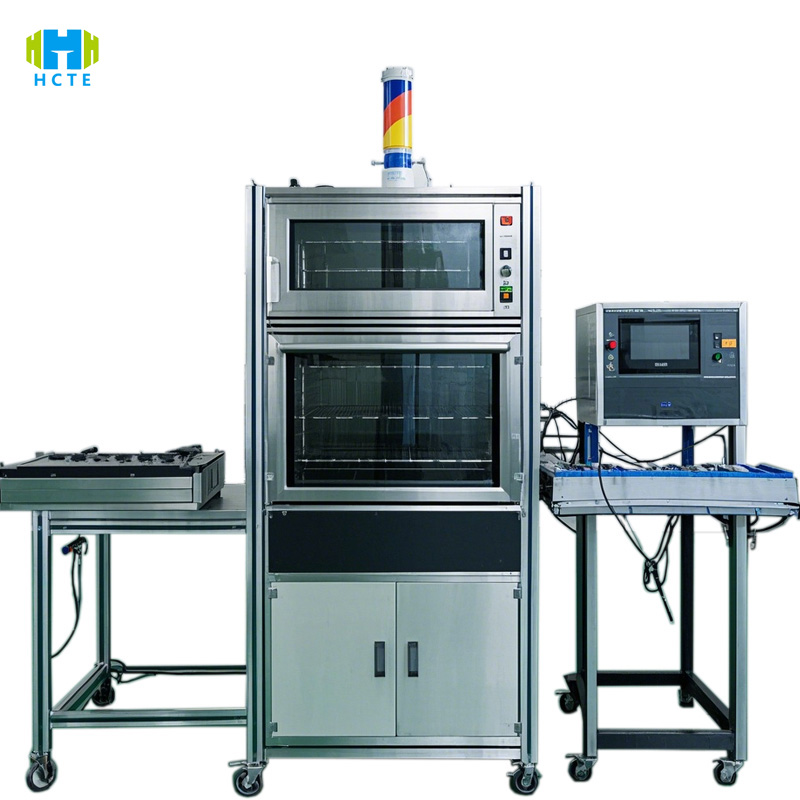

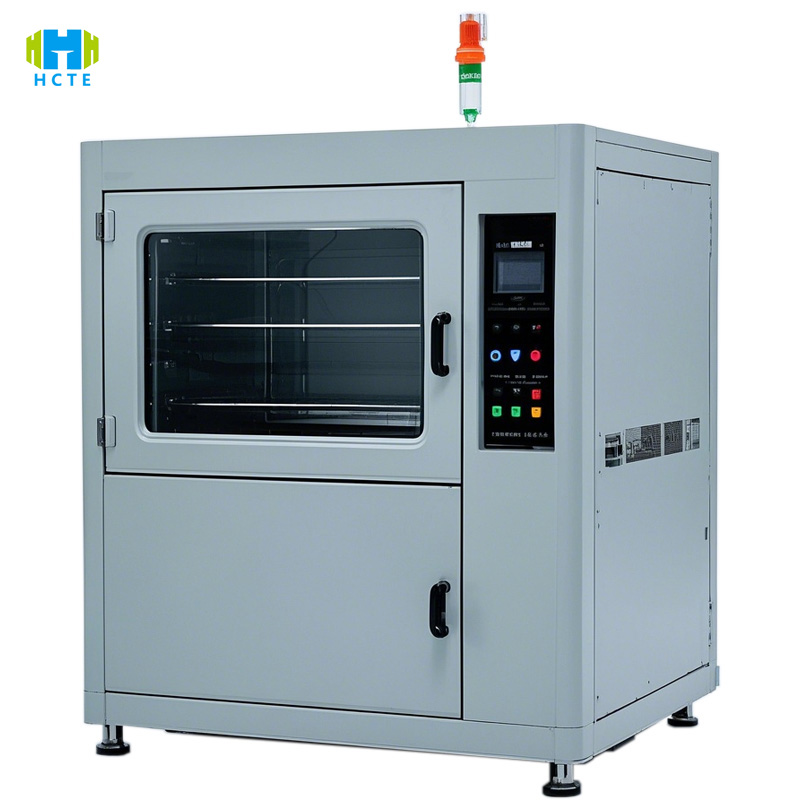

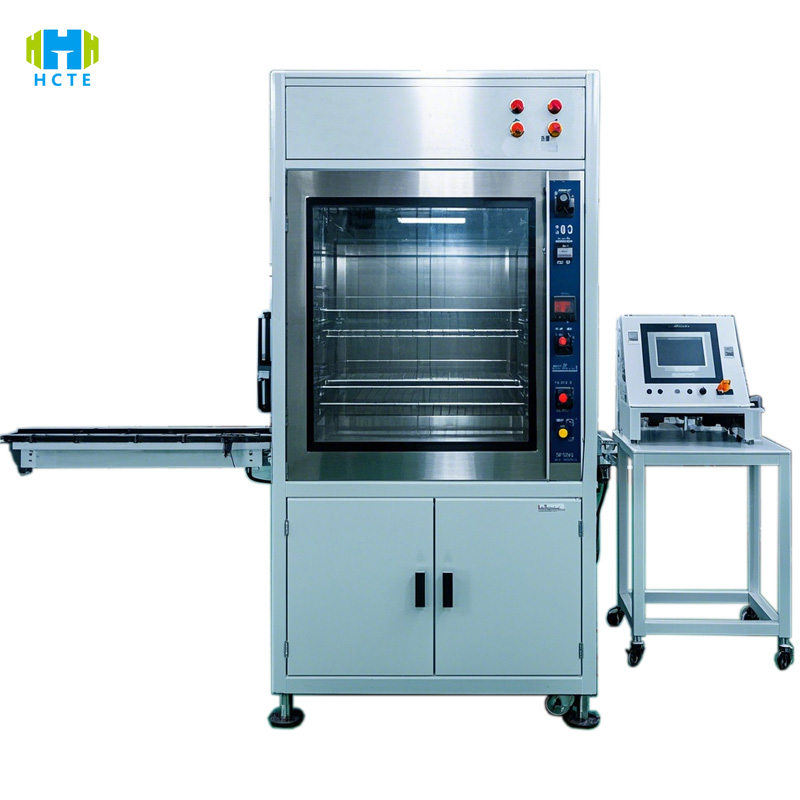

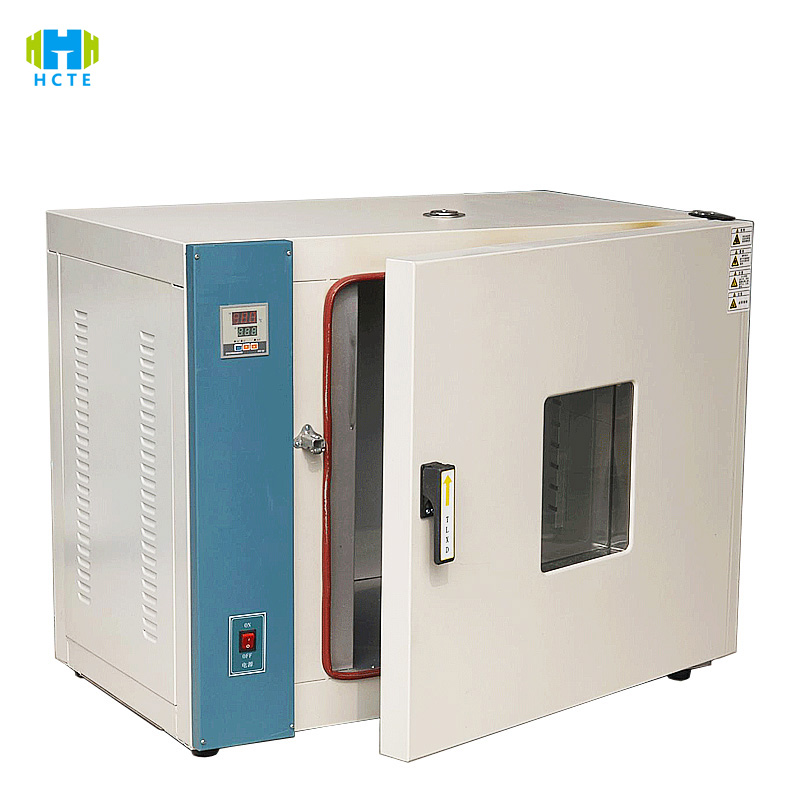

HJ-HAPT-001 использует высокоточную систему контроля температуры и многомерные модули обнаружения для комплексной оценки производительности электрических духовок:

1. Полномасштабное тестирование производительности: поддерживает испытания на однородность температуры (погрешность ≤±1,5 ℃), тепловой КПД (разрешение 0,1 %), повышение температуры без нагрузки/под нагрузкой (регулируемая скорость 0–20 ℃/мин) для бытовых встраиваемых духовых шкафов, вертикальных духовых шкафов и коммерческих духовых шкафов (объемом 5–100 л), охватывая основные показатели, требуемые стандартами GB/IEC.
2. Интеллектуальная система измерения и управления: 7-дюймовый цветной сенсорный экран (переключение на китайский и английский языки), настройка планов испытаний одним щелчком мыши (например, непрерывная изоляция при 300 ℃, периодические горячие и холодные удары), система управления ПЛК, серводвигатель, регулировка мощности нагрева (0–20 кВт), датчик температуры (точность ±0,3 ℃), обратная связь в режиме реального времени по данным о точках полости для предотвращения ошибок ручного управления.
3. Двойная проверка безопасности и энергоэффективности: встроенная защита от утечек (время отклика) < 0,1 с), предохранитель от перегрева (автоматическое отключение при 350 ℃) и модуль обнаружения герметичности дверного уплотнения, а также регистрация потребления энергии в режиме ожидания в течение 24 часов (точность 0,01 кВт·ч), поддержка сбора данных для сертификации уровня энергоэффективности (например, директивы ЕС ERP).
4. Прослеживаемость данных: встроенная память объемом 32 ГБ автоматически генерирует кривую температуры-времени, спектр колебаний мощности, журнал аварийных сигналов, поддерживает экспорт через USB/Ethernet и анализ программного обеспечения хост-компьютера (генерирует отчет об испытаниях в формате PDF), что соответствует требованиям к прослеживаемости качества ISO 9001.

Характеристики продукта

Высокоточная технология контроля температуры

• Применение алгоритма ПИД + двойной калибровки термопары (измерение температуры в 3 точках спереди/посередине/сзади полости), стабильность температуры ≤±0,5 ℃ (без нагрузки), однородность ≤±2% (состояние нагрузки), в соответствии с требованиями испытания на повышение температуры в пункте 11 стандарта IEC 60335-2-9.
• Скорость нагрева регулируется от 0 до 20 ℃/мин, поддерживая быстрый подъем температуры (имитируя режим быстрой выпечки) и пошаговый контроль температуры (проверка точности термостата), а также адаптируясь к требованиям испытаний различных типов печей.

Параллельное тестирование на нескольких станциях

• Стандартные 2–6 независимых камер (опционально с возможностью расширения до 10 станций), каждая станция может независимо устанавливать температуру, мощность нагрузки (0–15 кВт) и продолжительность испытания (0–24 ч), что повышает эффективность пакетных испытаний более чем на 50%.
• Станции изолированы теплоизоляционной минеральной ватой (теплопроводность ≤0,04 Вт/м・К) для предотвращения тепловых помех и обеспечения независимости и точности данных испытаний каждой станции.

Возможности полномасштабного тестирования проекта

• Тест производительности: равномерность распределения тепла, время восстановления температуры, максимальная потребляемая мощность (точность ±0,5%).
• Испытание на безопасность: сопротивление заземления (разрешение 0,1 мОм), выдерживаемое напряжение (1800 В пост. тока/1 мин), протечка дверного уплотнения (обнаружение методом дыма).
• Оценка энергоэффективности: энергопотребление в режиме ожидания, энергопотребление в цикле приготовления пищи (соответствует сертификации по классу энергоэффективности ЕС A+++).

Конструкция защитной системы безопасности

• Смотровое окно из двухслойного закаленного стекла (степень изоляции 95%), температура оболочки полости ≤50℃ (испытание на повышение температуры поверхности), оснащено кнопкой аварийной остановки и автоматическим выключателем защиты от перегрузки, соответствует требованиям электробезопасности GB 4706.1, пункт 16.
• Автоматическая диагностика неисправностей: сигнализация в реальном времени при неисправностях нагревательной трубки (колебания тока > 5%), остановка вентилятора (скорость подъема температуры резко падает), снижение потерь оборудования.

Международный эталонный стандарт

• GB 4706.1-2005: Общие требования безопасности для бытовых и аналогичных электроприборов (Пункт 11 Испытание на повышение температуры; Пункт 16 Электроизоляция).
• IEC 60335-2-9:2014: Безопасность бытовых и аналогичных электроприборов. Часть 2-9: Частные требования к грилям, духовкам и аналогичным приборам (Пункт 11. Нормальное повышение температуры; Пункт 15. Влагостойкость).
• GB/T 20835-2007: Методы испытаний эксплуатационных характеристик электрических духовок (Раздел 5 Равномерность температуры; Раздел 6 Тепловая эффективность).
• Директива ЕС ERP: Директива ЕС по энергоэффективности (Методы испытаний энергопотребления в режиме ожидания и эффективности приготовления пищи в духовых шкафах).
• UL 197-2019: Американский стандарт безопасности для электрических духовок (пункт 7 Защита от перегрева; пункт 10 Непрерывность заземления).

Использование продукта

• Производство духовых шкафов: полная проверка/выборочная проверка производственной линии (например, точность контроля температуры встроенных духовых шкафов, равномерность распределения тепла в коммерческих духовых шкафах) для обеспечения соответствия отгружаемой продукции стандартам GB/IEC/UL.
• Агентства по контролю качества и сертификации: предоставляют отчеты об испытаниях, необходимые для сертификации CE, CCC и ETL, а также поддерживают анализ дефектов безопасности (например, риск короткого замыкания нагревательной трубки и обнаружение неисправности дверного уплотнения).
• Электронная коммерция и владельцы брендов: проверяют подлинность параметров продвижения продукции (например, «30 минут для нагрева до 250 ℃») и предоставляют данные для маркировки энергоэффективности и таблиц параметров производительности.
• Научно-исследовательские институты: испытания теплоизоляционного эффекта новых изоляционных материалов (например, аэрогелей) и сравнительные исследования эффективности энергосберегающих технологий отопления (например, инфракрасного отопления).

Технические параметры

Тестовые объекты и тестовые элементы

Объекты испытаний:

Духовки бытовые (встраиваемые, вертикальные, настольные, объём 5-60 л)

Коммерческие печи (печи для пиццы, хлебопекарные печи, объем 60-100 л)

Печи специального назначения (взрывозащищенные печи, лабораторные высокотемпературные боксы)

Тестовые задания:

Температурные характеристики:

Кривая повышения температуры без нагрузки/под нагрузкой (время, необходимое для нагрева от комнатной температуры до 300℃, точность ±1с)

Равномерность температуры полости (разница температур между передней/средней/задней 3 точками ≤±1,5℃)

Время восстановления температуры (время возврата к заданной температуре после открытия двери на 30 с)

Потребление энергии и энергоэффективность:

Потребляемая мощность в режиме ожидания (разрешение 0,1 Вт, в соответствии с требованиями инструкции ERP ≤0,5 Вт)

Потребление энергии в цикле приготовления (например, потребление кВт/ч в режиме тостов)

Расчет тепловой эффективности (отношение потребляемой мощности к эффективной тепловой мощности, точность ±0,5%)

Показатели безопасности:

Сопротивление заземления (≤0,1 Ом, GB 4706.1, пункт 27)

Сопротивление изоляции (≥2МОм, выдерживаемое испытательное напряжение 1800В постоянного тока без пробоя)

Герметичность дверного уплотнения (утечка, обнаруженная дымовым методом ≤5%)

Прочность:

Испытание срока службы нагревательной трубки (затухание мощности ≤10% после 1000 циклов нагрева и охлаждения)

Смещение точности термостата (отклонение температуры ≤±1℃ после длительного использования)
