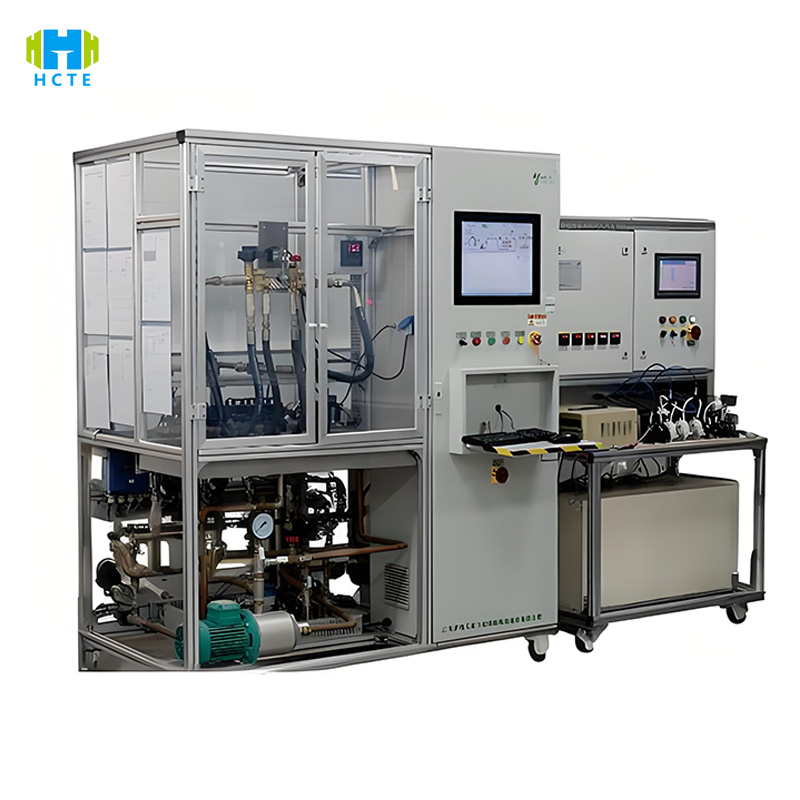

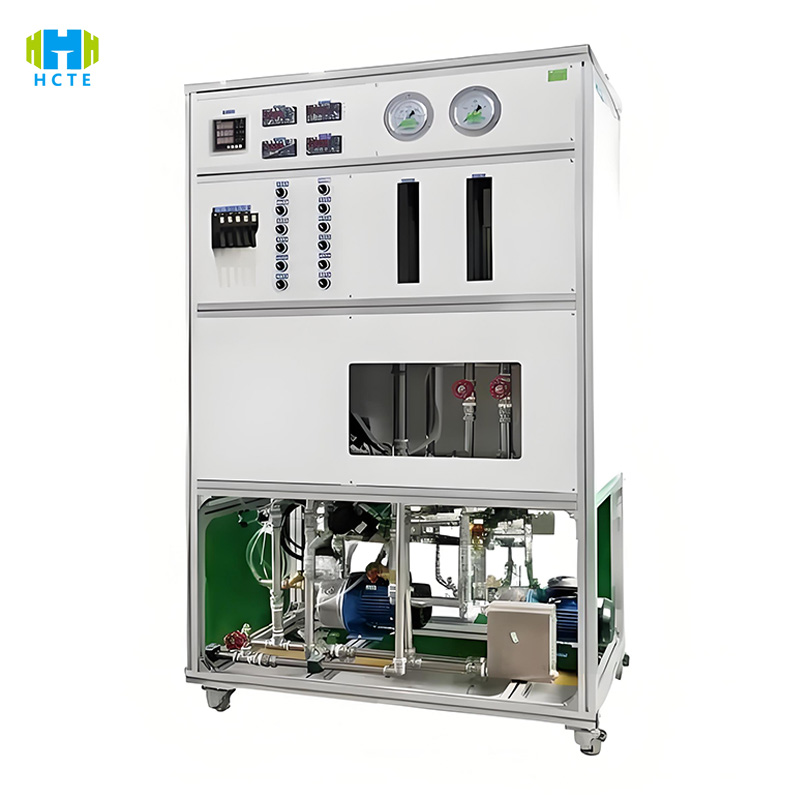

Испытательное оборудование для газовой нагревательной печи ISO 9001 40 кВт Тепловая эффективность ±1%

Испытательное оборудование для газовой нагревательной печи ISO 9001 40 кВт Тепловая эффективность ±1%

Введение в продукт

• Адаптивность мощности: 0-40 кВт, подходит для настенных котлов (18-30 кВт), напольных отопительных печей (30-40 кВт), поддерживает полное тестирование источника газа на природном газе (12T/10T), сжиженном газе (20Y), имитацию стабильности горения в условиях различного давления воздуха (500-3500 Па).
• Моделирование условий окружающей среды: регулировка температуры воды 5–95 ℃ (точность ±0,5 ℃), комнатная температура 5–45 ℃, с моделированием жесткости воды (0–1000 ppm), проверка способности нагревательной печи противостоять образованию накипи в сложных рабочих условиях.
• Тепловые характеристики: испытание тепловой эффективности (метод двойной термопары, точность ±1%), коэффициент регулировки нагрузки (максимальный/минимальный подвод тепла ≥3:1), анализ состава дымовых газов (CO≤300 ppm, NOx≤50 ppm).
• Определение двухконтурного нагрева воды для отопления/бытового горячего водоснабжения: расход воды для отопления 0–30 л/мин (точность 1%), расход воды для ванной комнаты 0–20 л/мин (точность 0,5%), соответствует требованиям к испытаниям двухконтурного нагрева GB 25034, пункт 6.5.1.
• Показатели безопасности: обнаружение герметичности (в 1,5 раза больше рабочего давления в течение 15 минут, утечка ≤0,01 л/ч), время срабатывания газового клапана (открытие/закрытие ≤50 мс), защита от перегрева (автоматическое отключение при 95 ℃).
• Электробезопасность: сопротивление заземления ≤0,1 Ом, выдерживаемое напряжение изоляции 1800 В пост. тока/1 мин, в соответствии с требованиями электромагнитной совместимости EN 61326-1.
• Интерфейс управления: 12-дюймовый сенсорный экран промышленного класса (переключение китайского и английского языков) со встроенными 8 основными шаблонами испытаний (такими как полные пункты сертификации CE, тест энергоэффективности Energy Star), процесс запуска одним нажатием, время настройки параметров сокращено на 50%.
• Управление данными: твердотельный жесткий диск емкостью 128 ГБ автоматически генерирует отчеты в формате PDF (включая контрольные диаграммы SPC и определение рейтинга энергоэффективности), поддерживает экспорт через USB/Ethernet и стыковку с системой MES, а период прослеживаемости данных составляет до 10 лет.
• Быстрый зажим: пневматический быстроразъемный зажим позволяет выполнить замену интерфейса DN20-DN50 в течение 5 минут и совместим с настенными/напольными отопительными печами таких марок, как Navien и Vaillant.
• Параллельное тестирование на нескольких станциях: стандартное независимое тестирование на 6 станциях (опционально на 12 станциях), эффективность обнаружения увеличена на 80%, что соответствует требованиям полного контроля/выборочного контроля для производственных линий с годовым объемом производства более 100 000 единиц продукции.

Характеристики продукта

• Импортированный из Германии массовый расходомер газа (±0,5% полной шкалы), платиновый датчик сопротивления (±0,3℃), калибровка CNAS, лучше национальных стандартов
• Независимый модуль отопления/воды для ванной комнаты, синхронное определение производительности двойной системы, подходит для проверки рабочего состояния настенного котла высокого класса
• Встроенные стандарты GB 25034, EN 677, CSA 4.9 и другие 12 международных стандартов, автоматическое создание отчетов с данными, необходимых для нескольких сертификаций
• Анализ колебаний кривой горения в реальном времени, выявление 8 типов неисправностей, таких как заклинивание газового клапана и образование накипи в теплообменнике, с точностью диагностики >98%
• Съемный модуль газ/вода, поддерживает быстрое переключение между природным газом и сжиженным газом и адаптируется к различиям в источниках газа на мировом рынке.

Международные эталонные стандарты

• GB 25034-2020 «Газовый водогрейный котел» Статья 6.5: Испытание тепловой эффективности; Статья 6.6: Испытание герметичности и предохранительных устройств.
• EN 677:2018 «Стандарт энергоэффективности для газовых отопительных котлов» Приложение A: Метод расчета тепловой эффективности; Приложение B: Испытание энергопотребления в режиме ожидания (≤1 Вт).
• CSA 4.9-19 «Стандарт безопасности газового отопительного оборудования» Статья 7: Испытание характеристик сгорания; Статья 10: Проверка устройств автоматического управления безопасностью.
• EN 61326-1:2013 «Требования к электромагнитной совместимости электрооборудования для измерения, контроля и лабораторного использования» Раздел 4: Пределы радиочастотных помех (класс B); Раздел 5: Устойчивость к электростатическим разрядам.
• ISO 9001:2015 «Система менеджмента качества» Статья 7.1.5: Требования к калибровке контрольно-измерительного оборудования и прослеживаемости данных.

Тестовые объекты и тестовые элементы

Основные объекты испытаний:

• Печь отопительная газовая настенная бытовая (18-30 кВт).
• Напольная газовая отопительная печь (30-40 кВт).
• Промышленная модульная нагревательная печь (требуется дополнительный высоковольтный модуль).

Основные тестовые задания

• Тепловые характеристики: тепловой КПД, коэффициент регулировки нагрузки, состав дымовых газов (CO/NOx), скорость теплопотерь.
• Оценка энергоэффективности: энергопотребление в режиме ожидания (Energy Star ≤1 Вт), эффективность нагрева воды, эффективность при частичной нагрузке (требования EN 677).
• Показатели безопасности: герметичность, утечка газового клапана, время срабатывания защиты от срыва пламени (≤30 с), температура защиты от перегрева (95℃±2℃).
• Надежность: испытание на 1000 циклов пуска-остановки, моделирование образования накипи в воде (жесткость 1000 ppm, работа в течение 500 часов), устойчивость к вибрации (10–50 Гц).
• Адаптивность к окружающей среде: запуск при низком давлении (85% от номинального давления), испытание на горение на большой высоте (0-3000 м), запуск при низкой температуре (холодный запуск при температуре окружающей среды 5℃).
• Электрические характеристики: сопротивление заземления, выдерживаемое напряжение изоляции, электромагнитная совместимость (излучаемые помехи ≤40 дБмкВ/м).

Технические параметры
