Введение в продукт

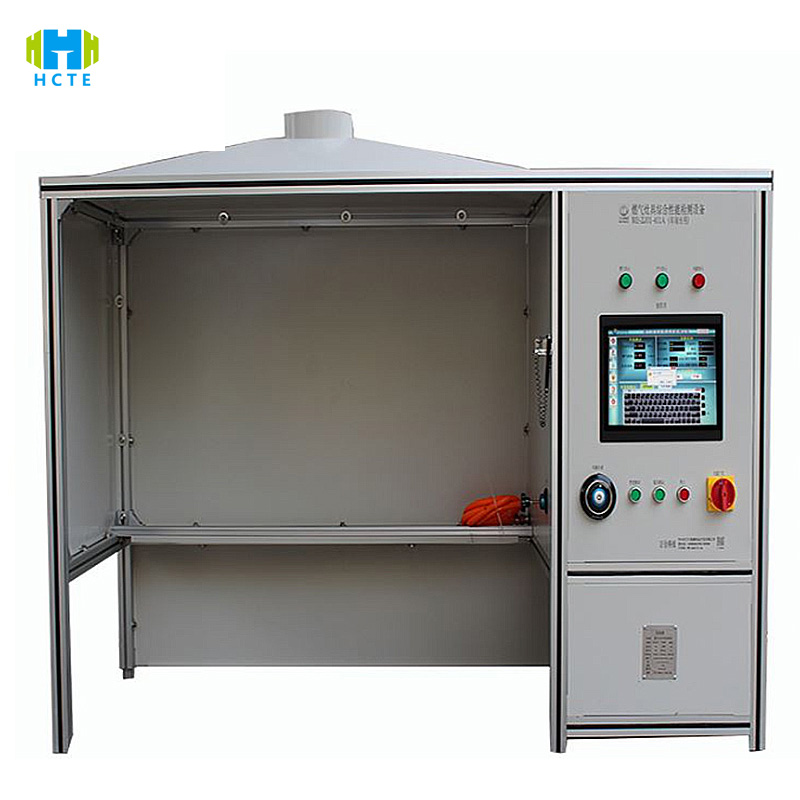

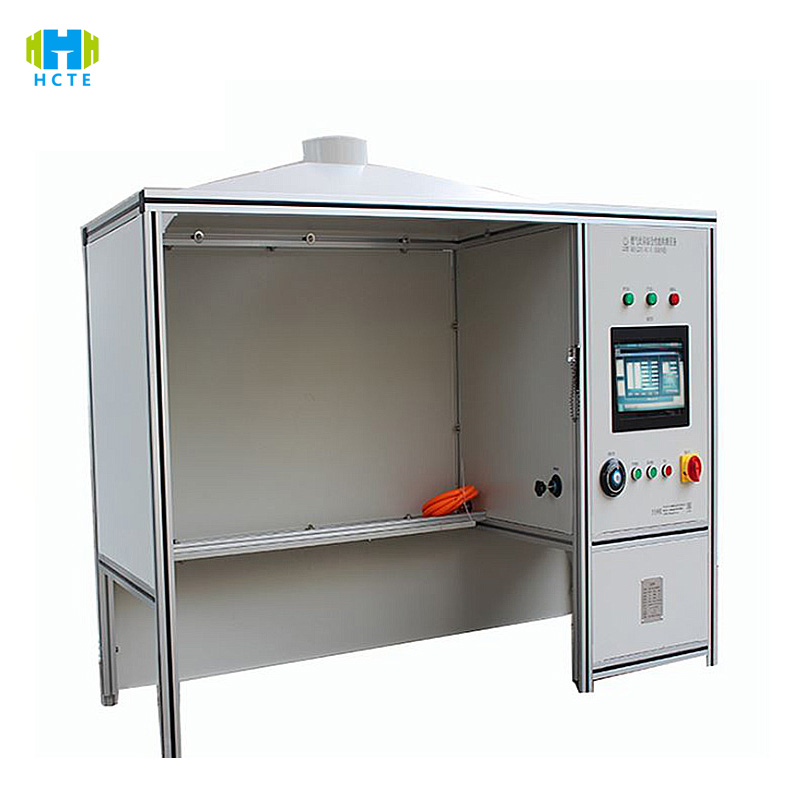

HH-ZJ-507 может точно проверять производительность и безопасность газовых плит с помощью многостанционного интеллектуального обнаружения и полномасштабного моделирования:

• Эффективное обнаружение с помощью нескольких станций: 6 групп независимых испытательных станций (опционально до 12 станций), поддержка синхронного обнаружения встроенных и настольных плит, каждая группа станций может независимо устанавливать тип газа (природный газ/сжиженный газ/искусственный газ), давление (5–30 кПа) и время испытания (0–24 часа), а эффективность обнаружения повышается на 50%.
• Интеллектуальная система измерения и управления: 10-дюймовый цветной сенсорный экран (переключение китайского и английского языков) запускает процесс испытания одной кнопкой, ПЛК связывает массовый расходомер (точность ±0,5% полной шкалы) и инфракрасный тепловизор, мониторинг в реальном времени температуры пламени (разрешение ±1℃), тепловой нагрузки (погрешность ≤2%), выбросов CO (0-1000 ppm) и более 30 других параметров.
• Проверка характеристик безопасности: встроенный контроль утечки газа (точность 0,01 л/ч), показатель успешного автоматического зажигания (≥99%), испытательный модуль устройства защиты от срыва пламени (источник газа отключается в течение 60 с), в соответствии с требованиями безопасности GB 16410, пункт 7.9.1, для предотвращения таких рисков, как обратный удар пламени и утечка газа.
• Прослеживаемость данных и отчетность: встроенная память 128 ГБ, автоматическое создание кривой тепловой эффективности, графика тенденций выбросов CO2, поддержка экспорта через USB/Ethernet и анализа программного обеспечения хост-компьютера (совместимого с форматами CSV/PDF), соответствие требованиям по прослеживаемости качества ISO 9001 и сертификации CE.

Характеристики продукта

Полная стандартная совместимость

• Соответствует стандартам GB 16410 (бытовые газовые плиты), IEC 60335-2-17 (безопасность кухонных приборов), EN 30-1 (энергоэффективность газовых плит) и другим 10 отечественным и зарубежным стандартам, охватывающим тепловые характеристики, безопасность, уровень энергоэффективности и все элементы определения.
• Адаптируется к различным типам газа: природный газ (12T/10T), сжиженный газ (20Y), искусственный газ (5R/6R), а точное соотношение достигается с помощью модуля моделирования состава газа.

Высокоточная технология обнаружения

• При испытании тепловой эффективности используется метод двойной термопары (измерение температуры до/после полости) с точностью ±1%, что лучше требования национального стандарта GB 16410, пункт 5.1.1 (±2%).
• Диапазон давления испытания на герметичность составляет 5–30 кПа (разрешение 0,1 кПа), а точность обнаружения утечек — 0,05 л/ч, что соответствует строгим требованиям к герметизации стандарта EN 30-2-3, пункт 5.3.2.

Интеллектуальное управление данными

• Сенсорный экран отображает статистику SPC для каждой станции (например, значение CPK, индекс возможностей процесса) в режиме реального времени, а аномальные данные (например, превышение нормы CO) автоматически отмечаются красным цветом и вызывают звуковой и визуальный сигнал тревоги.
• Поддерживает пакетный импорт планов испытаний (например, параметров обнаружения, соответствующих газовым компонентам в различных регионах), сокращая время повторной настройки более чем на 30%.

Безопасная и простая в использовании конструкция

• Испытательная камера изготовлена ​​из взрывозащищенного стекла и нержавеющей стали (уровень защиты IP54), оснащена независимой вытяжной системой (объем воздуха 1500 м³/ч) для быстрого отвода испытательного отработанного газа.
• Автоматическая роботизированная рука-поджигатель (точность позиционирования ±1 мм) подходит для различных конструкций глазков печей, а время замены приспособления составляет менее 5 минут, что снижает количество ошибок при ручном управлении.

Международные эталонные стандарты

• GB 16410-2020: Плиты газовые бытовые (Пункт 5.1 Тепловая эффективность; Пункт 5.3 Герметичность; Пункт 5.4 Устройства безопасности).
• IEC 60335-2-17:2017: Бытовые и аналогичные электроприборы. Безопасность. Часть 2-17. Частные требования к плитам, варочным панелям, духовкам и аналогичным приборам (Пункт 11. Испытание на повышение температуры; Пункт 15. Влагостойкость).
• EN 30-1:2018: Газовые приборы. Плиты. Часть 1. Безопасность и производительность (Приложение B. Расчет тепловой эффективности; Приложение C. Содержание CO в дымовых газах).
• ANSI Z21.1-2020: Американский национальный стандарт для газовых приборов (Раздел 8 Характеристики сгорания; Раздел 10 Контроль безопасности).
• CSA 2.1-19: Газовые приборы для приготовления пищи (пункт 9 — характеристики воспламенения; пункт 12 — защита от срыва пламени).

Использование продукта

• Производство плит: полная проверка/выборочная проверка производственной линии (например, постоянство тепловой нагрузки встроенных плит, процент успешного зажигания настольных плит) для обеспечения соответствия поставляемой продукции стандартам GB/IEC.
• Агентство по контролю качества и сертификации: предоставляет отчеты об испытаниях, необходимые для сертификации CE, CCC и UL, а также поддерживает анализ дефектов, таких как превышение стандарта по CO и несоответствие тепловой эффективности стандарту.
• Электронная коммерция и владельцы брендов: проверяют параметры продвижения продукции (например, подлинность «тепловой эффективности ≥ 63%») и предоставляют данные для маркировки энергоэффективности и сертификации безопасности.
• Научно-исследовательские институты: испытания эффективности сгорания новых конструкций горелок, сравнительные исследования технологий с низким уровнем выбросов CO (например, сжигание с полным предварительным смешиванием по сравнению с атмосферным сжиганием).

Технические параметры

Тестовые объекты и тестовые элементы

Объекты испытаний:

Бытовые газовые плиты (встраиваемые, настольные, интегрированные)

Коммерческие газовые плиты (китайские кухонные печи, глиняные горшки)

Газовые духовки, газовые водонагреватели (дополнительные модули)

Тестовые задания:

Тепловые характеристики:

Тепловая нагрузка (номинальный тепловой поток, погрешность ≤2%)

Тепловая эффективность (GB 16410 требует энергоэффективности первого уровня ≥63%)

Устойчивость пламени (отрыв пламени, испытание на обратную вспышку пламени)

Показатели безопасности:

Герметичность (отсутствие утечек при давлении, превышающем номинальное в 1,5 раза)

Устройство защиты от погасания пламени (время закрытия клапана ≤60 с, GB 16410, пункт 5.4.3)

Электробезопасность (сопротивление заземления ≤0,1 Ом, сопротивление изоляции ≥2 МОм)

Эффективность выбросов:

Выбросы CO (≤0,05%, стандарт EN 30-1)

Выбросы NOx (дополнительный модуль обнаружения)

Производительность:

Показатель успешности зажигания (≥9 успешных зажиганий в течение 10 последовательных раз)

Испытание усилия срабатывания (сила нажатия ручки/переключателя 1-5 Н)
